ゲージ ビジュアリゼーションの作成

ゲージ ビジュアリゼーションにより、しきい値を使用して 1 つまたは複数の主要なメトリックを簡単に表示して比較します。ゲージは、自動車のダッシュボードのように値を素早く表示できます。チェック アウトこの例ではゲージ ビジュアリゼーションを含むダッシュボードのいくつかです

詳しくは、以下の動画をご覧ください。

1. ダッシュボードを開きます。

2. 最上部のツールバーで、[ビジュアリゼーションを挿入] をクリックします。

3. [KPI] > [ゲージ] を選択します。
4. 1 つ以上のメトリックを追加します。[データセット] パネルでデータを利用できる場合は、関連するメトリックを各ドロップゾーンに追加します。または必要に応じ、メトリックから始めて [書式] パネルで参照線を追加し、最小値と最大値を設定します。

5. [書式] パネルの [ビジュアリゼーション オプション] セクションで、軸レベルの書式を設定します。

   [軸] で [番号] を選択し、ゲージのラベル数を設定します。たとえば、[5] を選択し、スケールが 0 から 100 の場合、0、25、50、75、100 が軸のラベルとして表示されます。

   データ ポイント間の範囲を設定するには、[間隔] を選択します。例えば、選択した場合15その後、データ ポイント間のステップを決定し、スケールが 0、15、30、45、60 などになるようにします。最大 100。

   主な数値の間のダッシュ数を決めるには、[目盛り付きスケール] を選択します。[書式] パネルの [テキストとフォーム] セクションで線のスタイルと色を制御します。

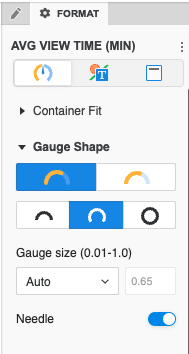

6. 丸縁と角縁の選択、ニードルの表示、デザインとのカラー マッチングなどの外観を制御します。また、ビジュアリゼーションのメトリックや定数値を用いて軸の範囲を制御することもできます。参照線を追加し、表示を制御します。

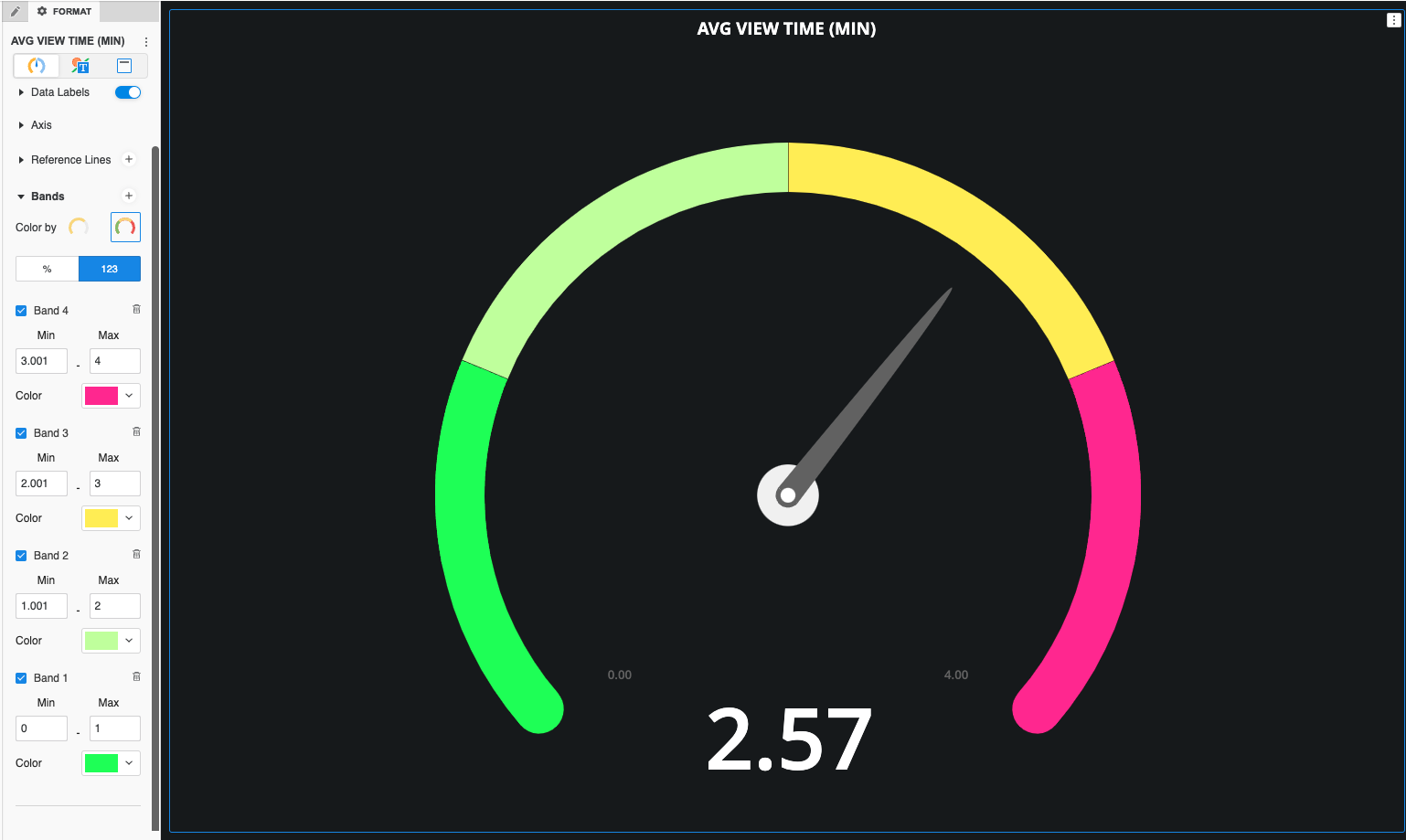

7. バンドを追加し、複数のしきい値に色を付けます。

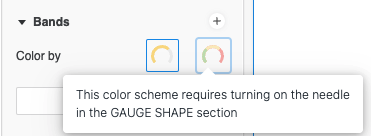

   すべてのバンド タイプを使用して、現在の値を視覚的に示すには、ニードルを有効にする必要があります。
