ハイブリッド階層テーブルビューでテーブルを作成および表示

ハイブリッドビューは、利用可能なすべてのテーブルを表形式で表示し、共通のアトリビュートを介してテーブルの相互関係を表示します。このビューでは、データの構造と関係を明確に理解できます。

ハイブリッド階層テーブル表示にアクセス

を開くには、自動モデルにテーブルを追加してモデルデータ表示。
センターパネルで、ハイブリッド階層テーブル。

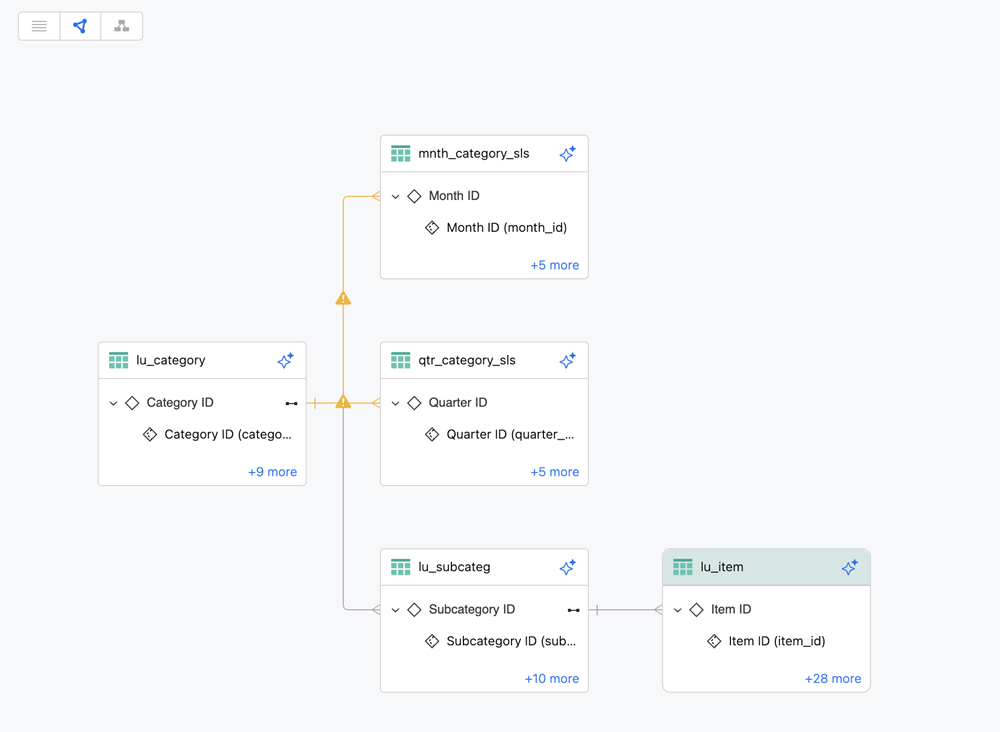

展開と折りたたみステータス

ハイブリッド階層テーブルビューでは、非表示と展開テーブルおよびテーブル間のアトリビュート関係または親と子リレーションシップを含むテーブル内のすべてのオブジェクトのみを表示します。

テーブルを 1 つダブルクリックして展開します。

1 つのアトリビュートに複数の関連テーブルが存在する場合があります。したがって、関係線は、親アトリビュートのキーフォームルックアップテーブルで開始されます。そのため、ハイブリッドビューではリレーションシップが一部表示されない場合があります。親アトリビュートのキーフォームルックアップテーブルが関係テーブルと同じ場合、表示されません。

コンテキストメニュー

テーブル名、アトリビュート、アトリビュートフォーム、メトリック、または列を右クリックして、コンテキストメニューを表示します。

これらのオプションの詳細については、自動モデルのオブジェクトリストパネルからオブジェクトを作成および表示。

関係の検証

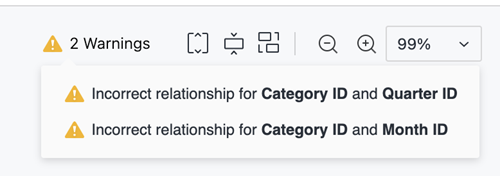

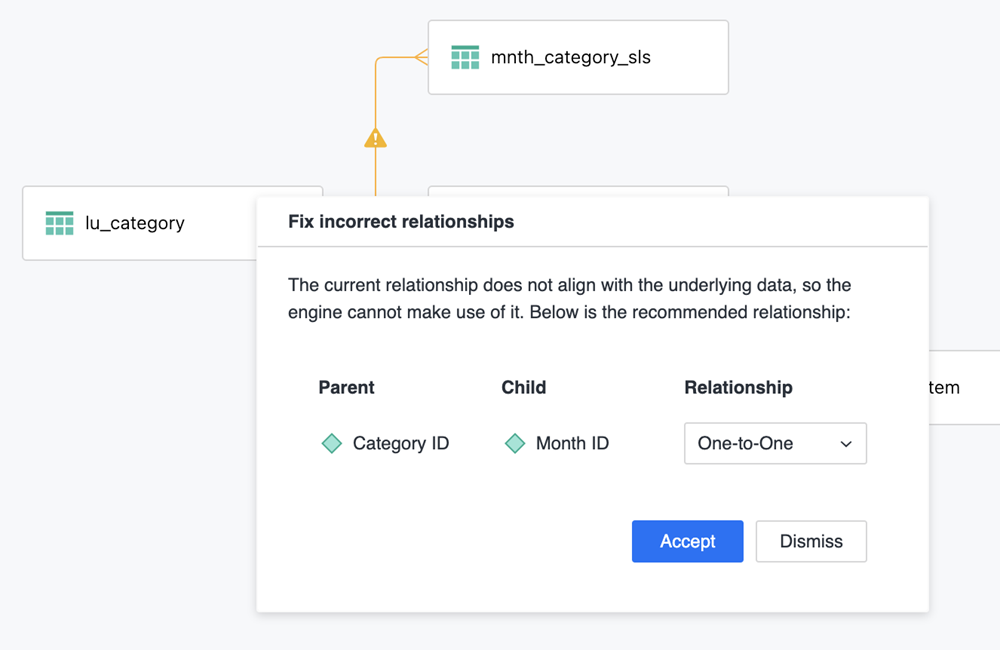

自動モデルを使用してデータモデルを保存および公開すると、エンジンは既存のリレーションシップを計算および検証します。公開後にデータモデルを開くと、エンジンが計算した無効なリレーションシップが表示されることがあります。これらの無効なリレーションシップはオレンジ色の線と警告アイコンで示されます。警告アイコンをクリックすると関係を修正するためのダイアログを表示します。
