Crear una cuadrícula moderna con micrográficos

Una visualización de cuadrícula moderna le permite incluir micrográficos dentro de las celdas. Los micrográficos son versiones pequeñas de las visualizaciones que se muestran sin etiquetas y que transmiten información de manera que el usuario puede, de un vistazo, determinar la tendencia de un indicador a lo largo del tiempo o el rendimiento de un indicador en comparación con las cifras previstas. La cuadrícula moderna es útil para este fin porque los micrográficos individuales muestran datos de atributos e indicadores en un gráfico pequeño que, de otro modo, se mostrarían como un valor único en la celda de la cuadrícula. Puede determinar la tendencia de una tendencia de indicador con solo un vistazo rápido a un micrográfico. Una cuadrícula moderna admite micrográficos de minigráficos, con viñetas y de barras de tendencias, así como con la funcionalidad básica de cuadrícula y los conjuntos de columnas de cuadrículas compuestas.

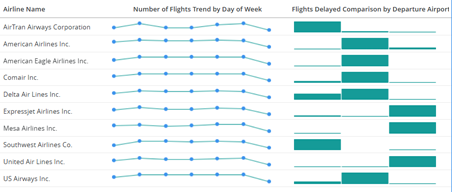

Por ejemplo, la cuadrícula moderna que se muestra a continuación contiene dos micrográficos:

  • Minigráfico que representa el número de tramos para cada día de la semana

  • Barras de tendencias que representan el número de vuelos retrasados para cada aeropuerto de salida

Estos micrográficos se muestran para cada una de las filas de las líneas aéreas.

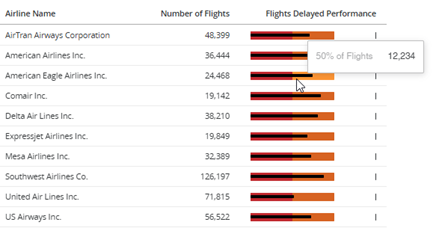

La cuadrícula moderna que se muestra a continuación muestra el número de vuelos y un micrográfico con viñetas para cada nombre de línea aérea, es decir, cada fila.

  • El número de tramos se muestra en un conjunto de columnas. Los conjuntos de columnas de una cuadrícula moderna o cuadrícula compuesta puede contener múltiples indicadores y atributos no relacionados en diferentes conjuntos de columnas que luego se unen en una cuadrícula. Cada conjunto de columnas puede tener un aspecto diferente ya que se pueden aplicar umbrales, filtros avanzados y formato a cada conjunto.

  • El micrográfico con viñetas proporciona una vista rápida del rendimiento frente a un objetivo. Se muestra como una barra horizontal que representa el valor real, un marcador de destino que indica el objetivo y al menos una banda. Utilice las bandas para mostrar umbrales de rendimiento como bueno, regular y deficiente; objetivos provisionales o una forma de evaluar el progreso del indicador real hacia el objetivo. El ejemplo siguiente realiza un seguimiento del rendimiento de tramos de búsqueda retrasados contra un objetivo, con bandas que marcan 1/3 y 2/3 hacia el objetivo.

  1. En la barra de herramientas superior, haga clic en Insertar visualización .

  2. Seleccionar Cuadrícula entonces Cuadrícula (moderna).
  3. En el Conjuntos de datos, haga doble clic en los atributos e indicadores para añadirlos a la visualización. Los atributos se muestran en las filas mientras que los indicadores se muestran en las columnas. Puede mostrar columnas de indicadores, así como micrográficos y conjuntos de columnas de cuadrícula compuesta.

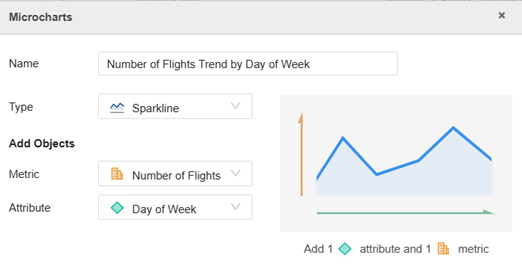

  4. Para añadir un micrográfico Sparkline:

    1. En el Editor panel, haga clic en Añadir micrográficos/Conjunto de columnas y seleccione Micrográfico.

    2. En la ventana Micrográficos, desde la página Tipo en la lista desplegable, seleccione Minigráfico.
    3. Desde el Métrica en la lista desplegable, seleccione el indicador que desea representar gráficamente.
    4. Desde el Atributo en la lista desplegable, seleccione el atributo para el gráfico. El minigráfico muestra un punto para el valor del indicador de cada elemento de atributo (como el número de tramos de cada día) conectado por una línea.
    5. El Nombre el cuadro se rellena automáticamente con Nombre del indicador Tendencia por Atributo según el indicador y el atributo que haya seleccionado para el micrográfico. Escriba un nuevo nombre si es necesario. El nombre se muestra como encabezado de columna en la cuadrícula.

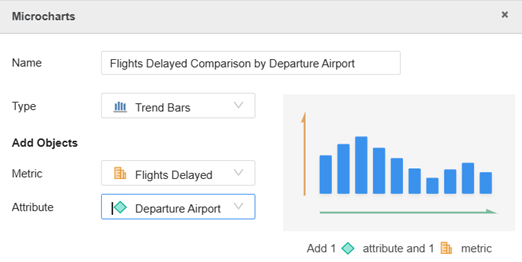

  5. Para agregar un micrográfico de barra de tendencias:

    1. En el Editor panel, haga clic en Añadir micrográficos/Conjunto de columnas y seleccione Micrográfico.
    2. En la ventana Micrográficos, desde la página Tipo en la lista desplegable, seleccione Barras de tendencias.
    3. Desde el Métrica en la lista desplegable, seleccione el indicador que desea representar gráficamente.
    4. Desde el Atributo en la lista desplegable, seleccione el atributo para el gráfico. El gráfico de barras muestra una barra para cada elemento de atributo; la barra representa el valor del indicador del elemento del atributo (como el número de vuelos retrasados de cada aeropuerto).
    5. El Nombre el cuadro se rellena automáticamente con Nombre del indicador Comparación por Atributo según el indicador y el atributo que haya seleccionado para el micrográfico. Escriba un nuevo nombre si es necesario. El nombre se muestra como encabezado de columna en la cuadrícula.

  6. Para agregar un micrográfico con viñetas:

    1. En el Editor panel, haga clic en Añadir micrográficos/Conjunto de columnas y seleccione Micrográfico.
    2. En la ventana Micrográficos, desde la página Tipo en la lista desplegable, seleccione Viñeta.
    3. Desde el Real En la lista desplegable, seleccione el indicador que calcula los valores reales.
    4. Desde el Destino En la lista desplegable, seleccione el indicador que calcula los valores destino.
    5. El micrográfico muestra de una a tres bandas, que son destinos intermedios o una forma de comprobar el progreso del indicador real hacia el objetivo.

      • Si solo tiene una banda, seleccione el indicador de la lista Banda 1 lista desplegable.

      • Si utiliza varias bandas, seleccione el indicador que calcule los valores más altos de la lista siguiente. Banda 1 lista desplegable. El Banda 2 debe ser la banda media y Banda 3 son los valores más bajos.

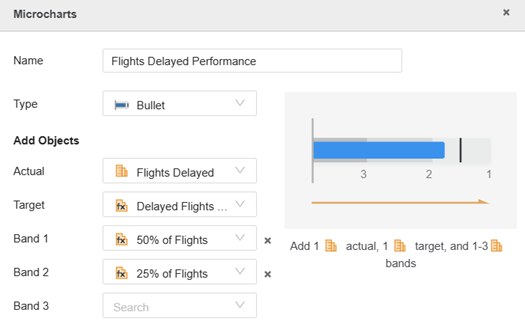

        La siguiente definición de micrográfico con viñetas crea el micrográfico mostrado aquí. El indicador real es Vuelos retrasados y el destino es Destino de vuelos retrasados, que se calcula como el 75 % del total de vuelos. Se muestran dos bandas en el micrográfico: El rango 1 representa el 50 % del total de vuelos y el rango 2 es el 25 % del total de vuelos.

    6. El Nombre el cuadro se rellena automáticamente con Nombre del indicadorRendimiento basado en el indicador Real que ha seleccionado. Escriba un nuevo nombre si es necesario. El nombre se muestra como encabezado de columna en la cuadrícula.

  7. Una cuadrícula moderna puede contener varios micrográficos y conjuntos de columnas.

    • Para crear un conjunto de columnas, en el Editor panel, haga clic en Añadir micrográficos/Conjunto de columnas y seleccione Conjunto de columnas. Arrastre y suelte los atributos y los indicadores en la nueva zona de arrastre del conjunto de columnas.
  8. Para cambiar el orden en que se muestran los micrográficos y conjuntos de columnas en la cuadrícula, en el Editor, arrastre y suelte un micrográfico o un conjunto de columnas en una nueva posición.

  9. Puede formatear cada micrográfico individualmente o todos los micrográficos a la vez. Las opciones de formato para todos los micrográficos incluyen alto del gráfico, alineación vertical y fuente, entre otras. Cada tipo de micrográfico tiene opciones de formato individuales. Por ejemplo, puede mostrar u ocultar los puntos de datos de un minigráfico; puede elegir colores de barra distintos para los valores positivos y negativos de una barra de tendencias. Comienza en Strategy One (marzo de 2025), puede dar formato a una cuadrícula moderna a un nivel más granular. Puede formatear individualmente cada columna de atributo e indicador, así como aplicar formato a todos los atributos, todos los indicadores o todos los micrográficos a la vez. Para más información acerca del formato de los micrográficos, consulte Panel Formato de visualizaciones de cuadrícula. Para obtener información general sobre cómo dar formato a cuadrículas, incluidas las cuadrículas modernas, consulte Formatear una cuadrícula.
