Erstellen einer Messanzeige-Visualisierung

Mithilfe einer Messgrößenvisualisierung können Sie eine oder mehrere Schlüsselkennzahlen auf einer Skala mithilfe von Schwellenwerten ganz einfach anzeigen und vergleichen. Messgeräte ermöglichen eine schnelle Anzeige, ähnlich dem Armaturenbrett eines Autos. Auschecken dieses Beispiel eines Dashboards, das eine Messuhr-Visualisierung enthält.

Schauen Sie sich das Video unten an, um mehr zu erfahren!

1. Öffnen Sie ein Dashboard.
2. Klicken Sie in der oberen Symbolleiste auf Visualisierung einfügen .
3. Wählen Sie aus KPI > Messuhr.
4. Fügen Sie mindestens eine Metrik hinzu. Wenn die Daten im Bereich „Datensätze“ verfügbar sind, fügen Sie jeder Dropzone die relevanten Metriken hinzu. Andernfalls beginnen Sie mit Ihrer Metrik und verwenden Sie das Bedienfeld „Format“, um Referenzlinien hinzuzufügen und die Mindest- und Höchstwerte nach Bedarf festzulegen.

5. Legen Sie die Formatierung auf Achsenebene im Abschnitt „Visualisierungsoptionen“ des Bedienfelds „Format“ fest.

   Wählen Sie unter Achse aus Nummer, um die Anzahl der Beschriftungen für die Messuhr festzulegen. Wenn Sie beispielsweise wählen 5 und Ihre Skala reicht von 0 bis 100, 0, 25, 50, 75, 100 werden als Achsenbeschriftungen angezeigt.

   Auswählen Intervall, um den Bereich zwischen Datenpunkten festzulegen. Wenn Sie beispielsweise wählen 15 als Intervall verwenden, müssen Sie den Schritt zwischen Datenpunkten bestimmen, damit die Skala 0, 15, 30, 45, 60 usw. lautet. bis zu 100.

   Auswählen Abgestufte Skala, um die Anzahl der Bindestriche zwischen den Hauptwerten zu bestimmen. Steuern Sie den Linienstil und die Farbe im Abschnitt „Text und Form“ des Bedienfelds „Format“.

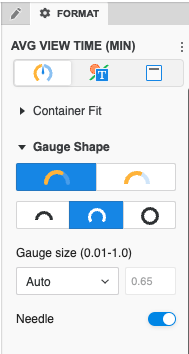

6. Steuern Sie das Erscheinungsbild, indem Sie zwischen runden oder eckigen Kanten wählen, eine Nadel anzeigen und die Farben an Ihr Design anpassen. Sie können den Achsenbereich auch mithilfe von Metriken in der Visualisierung oder konstanten Werten steuern. Fügen Sie Referenzlinien hinzu und steuern Sie deren Anzeige.

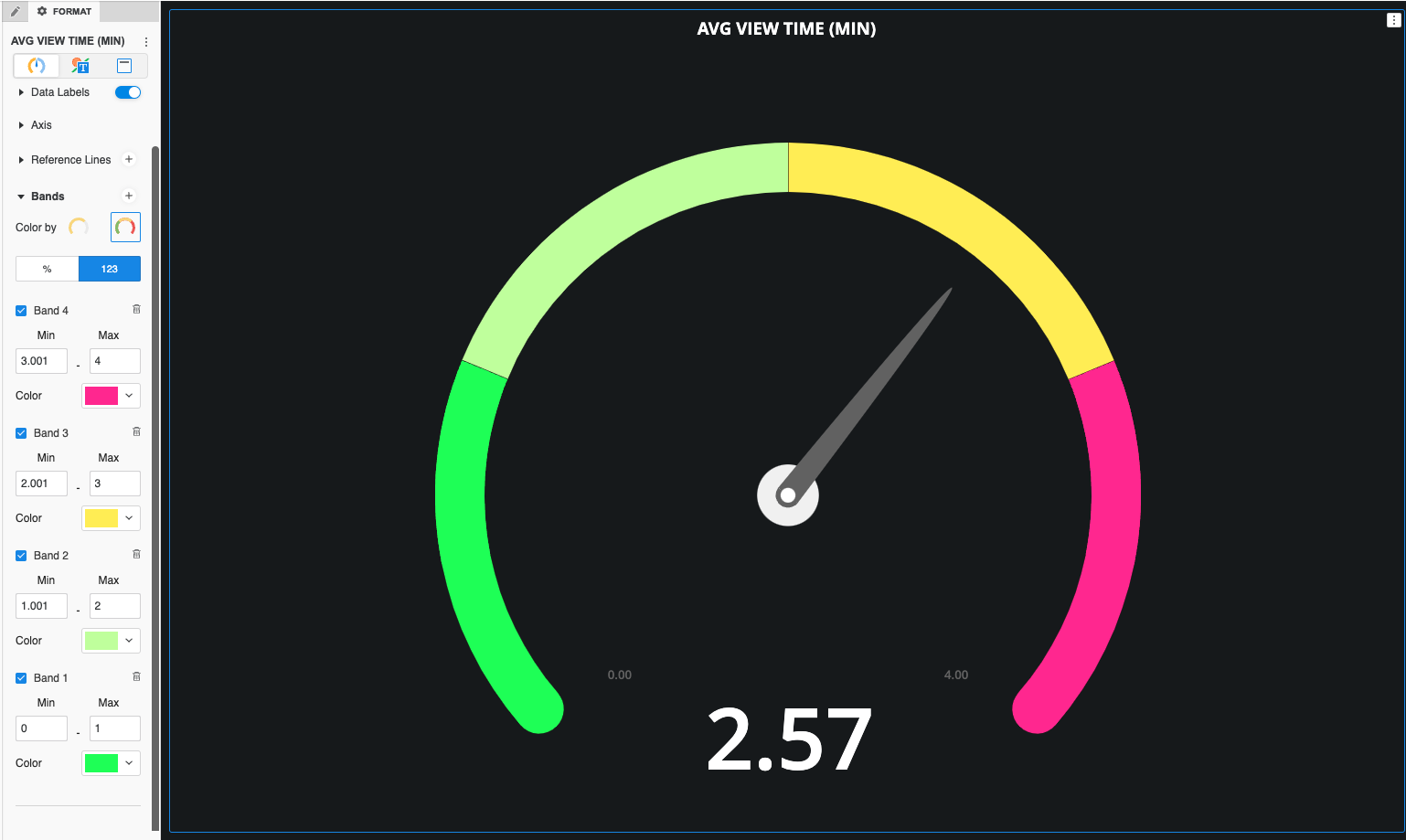

7. Fügen Sie Bänder hinzu, um verschiedene Schwellenwerte einzufärben.

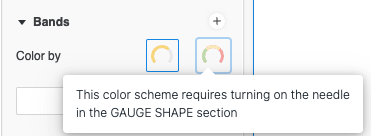

   Zu verwenden Nach allen Bändern einfärben muss die Nadel eingeschaltet sein, damit der aktuelle Wert optisch dargestellt wird.
