Créer une visualisation de jauge

Affichez et comparez facilement une ou plusieurs mesures clés sur une échelle utilisant des seuils à l’aide d’une fonctionnalité de Visualisation de jauge. Les jauges permettent des affichages rapides, comme le tableau de bord d'une voiture. Vérifier cet exemple d'un tableau de bord qui contient une visualisation de jauge.

Regardez la vidéo ci-dessous pour en savoir plus !

1. Ouvrez un tableau de bord.

2. Dans la barre d'outils supérieure, cliquez sur Insérer une visualisation Visualisation .

3. Choisissez Indicateur de performance clé > Jauge.
4. Ajoutez au moins une mesure au moins. Si les données sont disponibles dans le panneau Jeux de données, ajoutez les mesures pertinentes à chaque zone de dépôt. Sinon, commencez avec votre mesure et utilisez le panneau Format pour ajouter des lignes de référence et définir les valeurs minimales et maximales, selon les besoins.

5. Définissez la mise en forme du niveau de l'axe dans la section Options de visualisation du panneau Format.

   Sous Axe, sélectionnez Nombre pour définir le nombre d'étiquettes sur la jauge. Par exemple, si vous choisissez 5 et votre échelle est de 0 à 100, 0, 25, 50, 75, 100 apparaissent comme étiquettes d'axes.

   Sélectionner Intervalle pour définir la plage entre les points de données. Par exemple, si vous choisissez 15 comme intervalle, vous devez déterminer l'étape entre les points de données pour que l'échelle soit 0, 15, 30, 45, 60, et ainsi de suite. jusqu'à 100.

   Sélectionner Échelle graduée pour déterminer le nombre de tirets bas entre les valeurs principales. Contrôler le style de ligne et la couleur de la section Texte et forme du panneau Format.

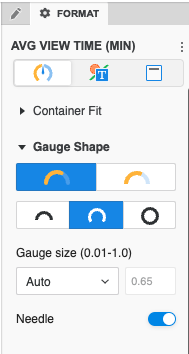

6. Contrôler l'aspect et la convivialité en choisissant entre des bords ronds ou carrés, en affichant une aiguille et en faisant correspondre les couleurs à votre conception. Vous pouvez également contrôler la plage de l'axe en utilisant des mesures sur la visualisation ou des valeurs constantes. Ajoutez des lignes de référence et contrôlez leur affichage.

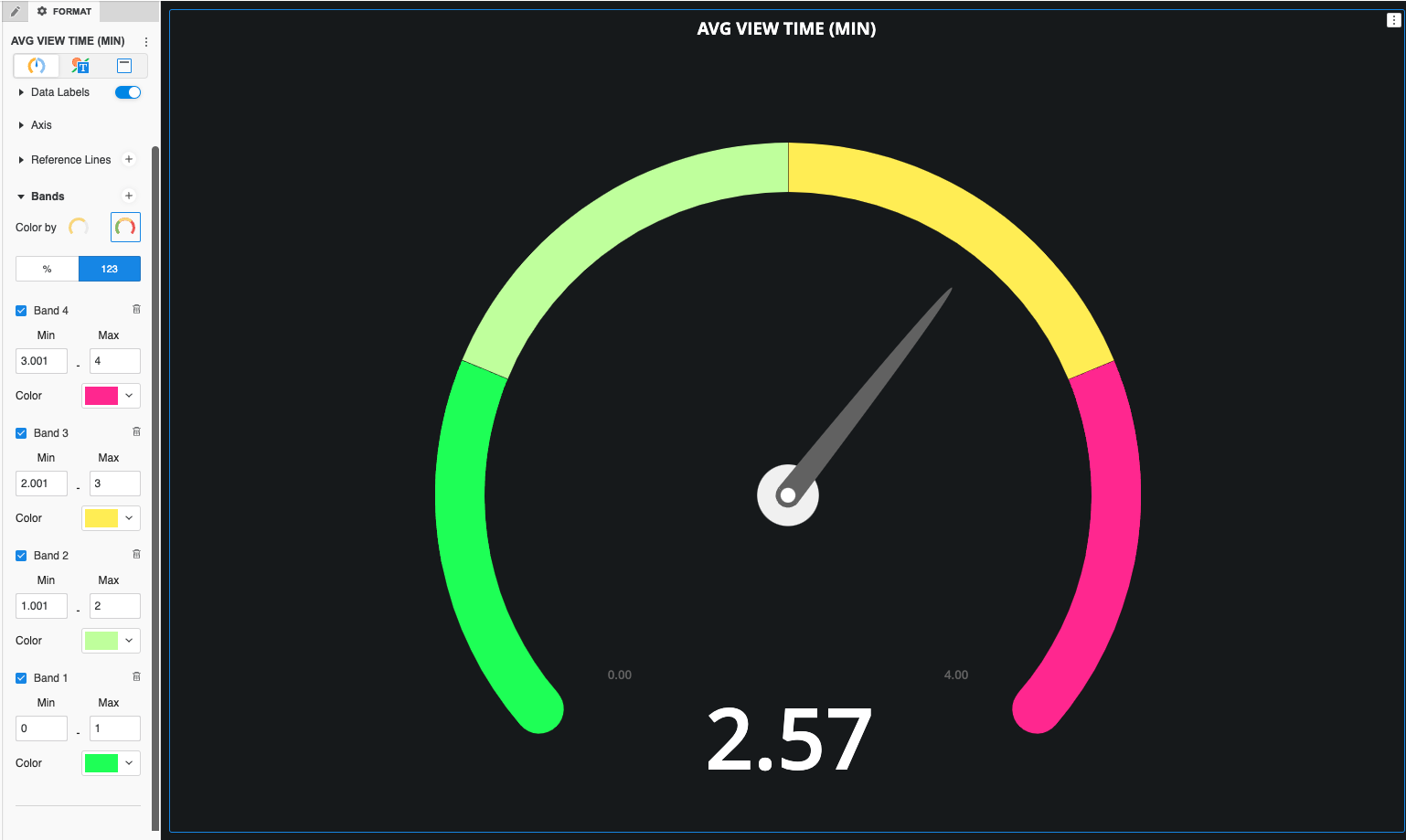

7. Ajoutez des bandes pour colorer différents seuils.

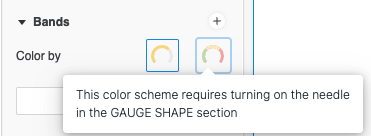

   À utiliser Couleur par toutes les bandes, l'aiguille doit être activée pour que la valeur actuelle soit représentée visuellement.
