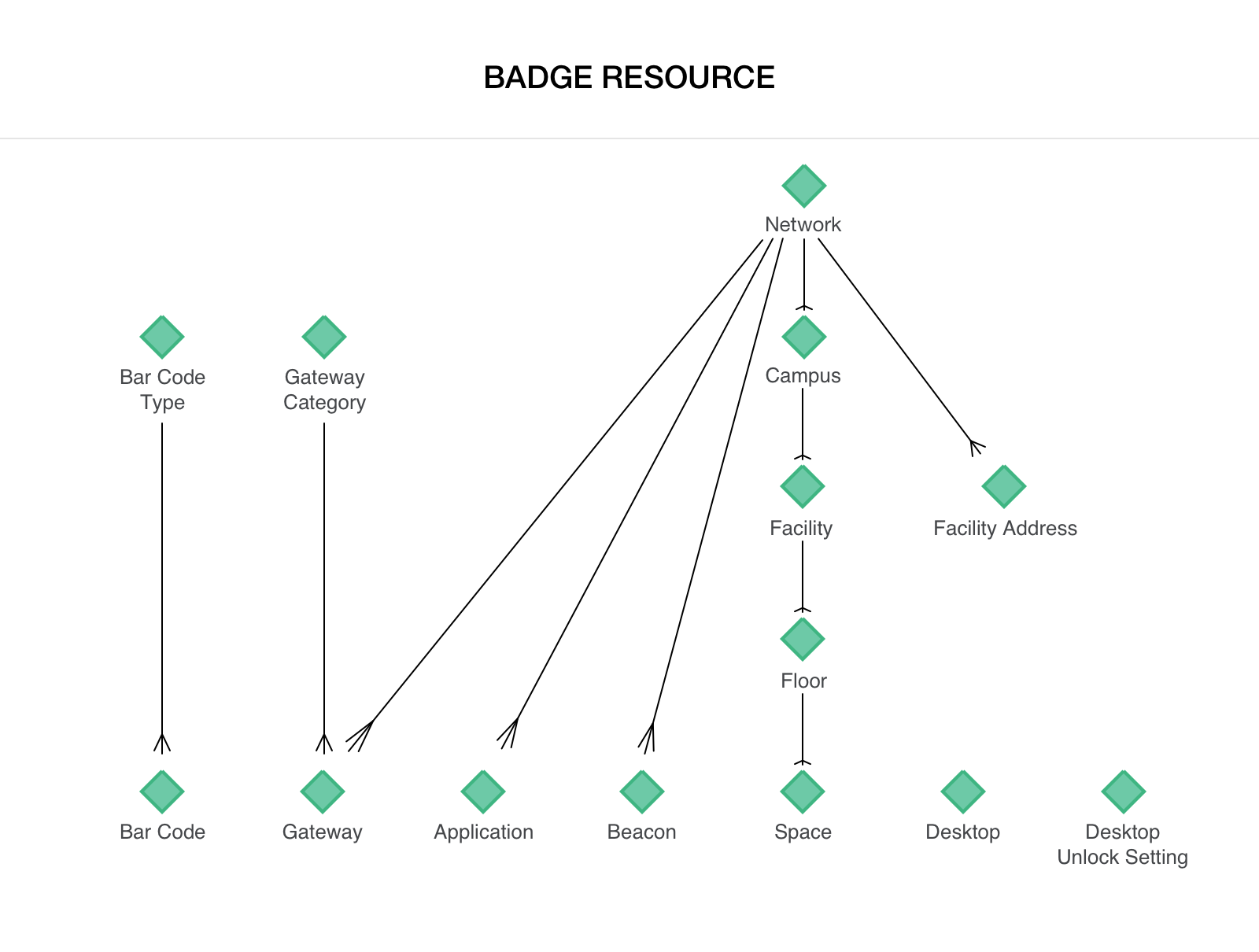

Hiérarchie de ressource de badge

Les attributs liés aux ressources sont spécifiques aux transactions Identity. Certains de ces attributs partagent des éléments communs. Par exemple, une porte authentifiée via le serveur d'identités peut être une passerelle ainsi qu'un espace. Des exemples de rapports à la fin de la section expliquent les données.

lu_passerelle

Une passerelle est un point d'accès qui nécessite l'authentification d'un compte. Une passerelle est une ressource de bureau physique, logique ou Badge unique auprès de laquelle le compte s'authentifie. Il s'agit de la consolidation des données des tables Application, Space et Desktop. Les colonnes sont remplies en fonction du système PACS configuré dans Network Manager, des applications logiques configurées dans Network Manager ou lorsqu'un utilisateur a configuré le client Badge Desktop pour le déverrouillage d'ordinateurs personnels.

Si la transaction ne correspond pas à l'accès à une ressource (par exemple, téléchargement d'une nouvelle photo de badge ou exécution d'un rapport dans MicroStrategy), la valeur par défaut Non applicable est attribuée.

Colonne	Description	Type de données
passerelle_id	L'ID numérique de la passerelle généré par Identity Server.	bigint(20)
passerelle_desc	Nom de la ressource physique, logique ou de l'ordinateur de bureau individuel. Par exemple : Ascenseur A Office 365 MAC-JSMITH	varchar(255)
passerelle_status	L'état actuel de la passerelle. Un statut de passerelle peut être : Actif Supprimé – supprimé de Network Manager	varchar(25)
création_timeStamp	L'horodatage UTC de la première création des passerelles.	datetime
modification_timeStamp	Le dernier horodatage UTC de la modification de la passerelle. La valeur changera continuellement en fonction de l'évolution des propriétés/de la configuration de la passerelle.	datetime
LOGICIEL_Physique_flag	Un indicateur pour indiquer si la passerelle est une ressource physique, logique ou de bureau. Cette colonne est spécifique à l'ETL et n'est pas incluse dans le schéma de reporting.	int(11)
passerelle_catégorie_id	L'ID numérique de la catégorie de passerelle correspondante.	minusculeint(4)
network_id	L'ID numérique du réseau. Toutes les passerelles sont stockées au niveau du réseau.	bigint(20)

lu_passerelle_catégorie

Une catégorie de passerelle est une catégorisation automatique de la passerelle peuplée via l'ETL Platform Analytics. Si la transaction ne correspond pas à l'accès à une ressource Badge, par exemple, en téléchargeant une nouvelle photo de badge ou en exécutant un rapport dans MicroStrategy, la valeur par défaut Non applicable est attribuée.

Colonne	Description	Type de données
passerelle_catégorie_id	L'ID numérique de la catégorie de passerelle.	minusculeint(4)
passerelle_catégorie_desc	Une catégorisation de la passerelle. Physique - Système PACS Logique - applications Web logiques Desktop - Mac ou Windows	varchar(25)

Colonne

Description

Type de données

passerelle_catégorie_id

L'ID numérique de la catégorie de passerelle.

minusculeint(4)

passerelle_catégorie_desc

Une catégorisation de la passerelle.

Physique - Système PACS

Logique - applications Web logiques

Desktop - Mac ou Windows

varchar(25)

lu_application

Une application est une application Web logique qui nécessite l'authentification d'un compte. Par exemple, une application peut être Salesforce, Office 365 ou Rally. Pour obtenir la liste complète des applications Web pouvant être configurées avec Badge, reportez-vous à Connexion aux applications Web.

Si la transaction ne correspond pas à l'accès à une application, par exemple à l'ouverture d'une porte ou à l'exécution d'un rapport, la valeur par défaut Non applicable est attribuée.

Colonne	Description	Type de données
application_id	L'ID numérique de l'application générée par Identity Server.	bigint(20)
application_desc	Le nom de l'application logique dans laquelle un compte s'authentifie. Par exemple : Rally Office 365	varchar(255)
application_status	L'état actuel de l'application. Un état d'application peut être actif ou supprimé.	varchar(25)
création_timeStamp	L'horodatage UTC lorsque l'application a été configurée via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC de la modification de l'application. La valeur changera continuellement à mesure que les propriétés/configurations de l'application sont mises à jour.	datetime
network_id	L'ID numérique du réseau. Toutes les applications sont stockées au niveau du réseau.	bigint(20)

Campus > Installation > Étage > Espace

La hiérarchie des ressources physiques vise à fournir une catégorisation pour enrichir l'analyse du système PACS. Les éléments d'attributs d'espace sont peuplés directement à partir de valeurs du système PACS. Les attributs de niveau supérieur sont ajoutés manuellement par le client en suivant les étapes pour créer une hiérarchie de vos ressources physiques. La catégorisation est facultative. Si aucune catégorisation n'est trouvée, des valeurs par défaut seront fournies.

lu_space

Un espace est un point d'accès à un bâtiment physique qui nécessite l'authentification d'un compte. La forme de description de l'espace est remplie directement par les valeurs du système PACS. Le système PACS est configuré via Network Manager (voir Configuration des PACS).

Colonne	Description	Type de données
espace_id	L'ID numérique de l'espace généré par Identity Server.	bigint(20)
space_desc	Le nom du point d'accès PACS. Cette valeur est importée directement du système PACS. Par exemple : Ascenseur A Porte de garage de stationnement 3	varchar(255)
création_timeStamp	Horodatage UTC de la première importation de l'espace PACS via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC de la modification de l'espace. La valeur changera continuellement à mesure que les propriétés/configurations de l'espace sont mises à jour.	datetime
space_status	L'état actuel de l'espace. L'état d'un espace peut être Actif ou Supprimé.	varchar(25)
ID_étage	L'ID d'étage auquel l'espace correspond. La relation avec l'étage est configurée via Network Manager. Si aucun étage n'est mappé, la valeur par défaut est Non applicable.	bigint(20)
network_id	L'ID numérique du réseau. Tous les espaces sont stockés au niveau du réseau.	bigint(20)

lu_floor

Un étage est le groupement d'espaces. Par exemple, Hall, 10e étage, Parking Garage, etc.

Colonne	Description	Type de données
ID_étage	L'ID numérique de l'étage généré par Identity Server.	bigint(20)
étage_desc	Le nom de l'étage auquel l'espace est mappé et créé dans Network Manager.	varchar(255)
création_timeStamp	L'horodatage UTC de la première création de l'étage via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC lorsque l'étage a été modifié. La valeur change au fur et à mesure que le mappage vers les espaces ou les noms de l'étage sont mis à jour.	datetime
étage_status	L'état actuel de l'étage. L'état d'un étage peut être actif ou supprimé.	varchar(25)
facilité_id	L'ID de l'établissement auquel l'étage correspond. La relation avec l'étage est configurée via Network Manager.	bigint(20)
network_id	L'ID numérique du réseau. Tous les étages sont stockés au niveau du réseau.	bigint(20)

lu_facility

Une installation est un groupement d'étages, par exemple un siège social ou un bureau de Londres, et est représentative d'un bâtiment. Chaque installation a une adresse d'installation associée à l'emplacement du bâtiment. Un administrateur réseau peut ajouter l'adresse de l'installation qui fournira un niveau supplémentaire d'analyse des transactions Badge.

L'ETL Platform Analytics stocke l'adresse de l'installation et dessine un rayon de 500 mètres autour de l'installation. Toute transaction Badge (long/lat) qui a lieu dans le rayon de 500 mètres est mappée vers l'adresse de l'installation stockée. Toute transaction en dehors du rayon est mappée sur Non applicable. Le véritable emplacement de l'utilisateur n'est jamais manipulé pour les attributs Longitude/Latitude.

Si un utilisateur est détecté dans deux rayons d'installation, l'ETL Platform Analytics choisira l'installation qui est la plus proche. La configuration de l'installation et de l'adresse de l'installation est configurée via Network Manager. Le rayon n'est pas configurable.

Il y a plusieurs avantages à ajouter avec l'adresse de l'installation. Lorsque deux utilisateurs effectuent une transaction Badge à partir du même emplacement, l'appareil mobile peut envoyer des données de longitude/latitude différentes. Il s'agit d'une limitation des données géographiques d'appareils mobiles. L'attribut de l'adresse de l'installation permet à un analyste de comparer des valeurs agrégées. En regroupant toutes les transactions sur une seule adresse d'installation au siège, Platform Analytics peut comparer le nombre de transactions Badge dans une zone définie. Auparavant, l'utilisateur final devait regrouper manuellement les transactions au sein du tableau de bord ou du jeu de données pour obtenir cette vue agrégée.

De plus, cela permet à un administrateur de répondre à des questions telles que :

L'utilisateur a-t-il ouvert l'espace (c'est-à-dire le système PACS) à distance ?
À quelles applications logiques avez-vous accédé à partir de l'installation de mon siège social ?

Colonne	Description	Type de données
facilité_id	L'ID numérique de l'installation.	bigint(20)
facilité_desc	Le nom de l'installation à laquelle l'étage est mappé. La valeur est ajoutée via Network Manager.	varchar(255)
facilité_status	L'état actuel de l'installation. L'état d'une installation peut être Actif ou Supprimé.	varchar(25)
création_timeStamp	L'horodatage UTC de la première création de l'installation via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC de la modification de l'installation. La valeur changera en fonction de la mise à jour du mappage vers les étages ou du nom de l'installation.	datetime
facilité_latitude	La valeur de latitude correspondante pour l'adresse de l'installation en fonction de l'adresse ajoutée dans Network Manager. Les coordonnées de latitude et de longitude sont utilisées pour dessiner le rayon.	double
facilité_longitude	La valeur de longitude correspondante pour l'adresse de l'installation en fonction de l'adresse ajoutée dans Network Manager. Les coordonnées de latitude et de longitude sont utilisées pour dessiner le rayon.	double
location_desc	L'adresse postale, la ville, l'État et le pays de l'installation ajoutée via Network Manager.	varchar(1096)
mis à jour_location_flag	Usage interne de MicroStrategy .	int(11)
adresse_id	Usage interne de MicroStrategy .	bigint(20)
campus_id	L'ID de campus auquel l'installation correspond. La relation avec l'installation est configurée via Network Manager.	bigint(20)
network_id	L'ID numérique du réseau. Toutes les installations sont stockées au niveau du réseau.	bigint(20)

lu_campus

Un campus est une collection d'installations. Le mappage du campus vers l'installation est configuré via Network Manager.

Colonne	Description	Type de données
campus_id	L'ID numérique du campus.	bigint(20)
campus_desc	Le nom du campus auquel les installations sont mappées dans Network Manager.	varchar(255)
campus_status	L'état actuel du campus. L'état d'un campus peut être actif ou supprimé.	varchar(25)
création_timeStamp	Horodatage UTC de la première création du Campus via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC lorsque le campus a été modifié. La valeur changera en fonction de l'évolution du mappage vers les installations ou si le nom du campus est mis à jour.	datetime
network_id	L'ID numérique du réseau. Tous les campus sont stockés au niveau du réseau.	bigint(20)

lu_facility_address

Cette table est une vue sur la table lu_facility. Chaque installation a une adresse d'installation associée à l'emplacement du bâtiment.

Colonne	Description	Type de données
facilité_address_id	L'ID numérique de l'adresse de l'installation.	bigint(20)
facilité_address_desc	Le nom de l'installation à laquelle l'adresse correspond. La valeur est ajoutée via Network Manager.	varchar(255)
facilité_latitude	La valeur de latitude correspondante pour l'adresse de l'installation en fonction de l'adresse ajoutée dans Network Manager. Les coordonnées de latitude et de longitude sont utilisées pour dessiner le rayon.	double
facilité_longitude	La valeur de longitude correspondante pour l'adresse de l'installation en fonction de l'adresse ajoutée dans Network Manager. Les coordonnées de latitude et de longitude sont utilisées pour dessiner le rayon.	double
facilité_rue_adresse	L'adresse postale, la ville, l'État et le pays de l'installation ajoutée via Network Manager. L'adresse est utilisée pour la logique ETL sur un rayon de 500 mètres mentionnée précédemment.	varchar(1096)
network_id	L'ID numérique du réseau. Chaque adresse d'installation est stockée au niveau du réseau.	bigint(20)

lu_beacon

Une balise peut être configurée pour fournir un accès à des passerelles/espaces physiques ou pour identifier l'emplacement d'un utilisateur.

Colonne	Description	Type de données
beacon_id	L'ID numérique de la balise générée par Identity Server.	bigint(20)
beacon_desc	Le nom de la balise configurée dans Network Manager.	varchar(255)
beacon_status	L'état actuel de la balise. L'état d'une balise peut être : Actif Deleted Inactif	varchar(25)
beacon_uuid	L'UUID de la balise, qui vous est fourni par votre fournisseur de balises tiers.	varchar(255)
beacon_minor	La valeur mineure que vous avez attribuée à cette balise à l'aide de votre outil de configuration tiers.	int(11)
beacon_major	La valeur principale pour votre balise. Si vous avez plusieurs bâtiments dans votre réseau, vous pouvez avoir plusieurs valeurs majeures.	int(11)
création_timeStamp	L'horodatage UTC lorsque la balise a été configurée via Network Manager.	datetime
modification_timeStamp	Le dernier horodatage UTC de la modification de la balise. La valeur changera continuellement à mesure que les propriétés/configurations de la balise sont mises à jour.	datetime
network_id	L'ID numérique du réseau. Toutes les balises sont stockées au niveau du réseau.	bigint(20)

lu_bar_code

Un code-barres peut représenter des personnes (par exemple un employé, un client, un contractuel ou une partie à une transaction) et des objets (par exemple un véhicule, un ordinateur, un package, un contrat ou un reçu de transaction). Le scan d'un code-barres relie la personne, le lieu ou l'objet identifié par le code-barres à l'utilisateur du Badge qui a effectué le scan.

Vous pouvez scanner des codes-barres et des codes QR tiers pour afficher les données dans Platform Analytics. Le code-barres est scanné à l'aide de l'application Badge. La chaîne de code-barres exacte est stockée dans la table lu_bar_code. La chaîne peut être analysée à l'aide d'attributs dérivés dans MicroStrategy.

Le scan des codes vous permet de créer des rapports et des tableaux de bord qui lient la transaction de scan et les données contenues dans le code aux fonctionnalités de Badge, d'identités et de télémétrie. Cette fonctionnalité permet également de documenter une transaction ou de lier un utilisateur Badge et une autre personne ou objet, en utilisant une approche centrée sur l'identité et la localisation. Par exemple, vous pouvez documenter le chemin d'accès à un package, de sa source à sa destination, en fournissant des informations sur qui, où et quand le package a été géré.

Colonne	Description	Type de données
bar_code_id	L'ID numérique du code-barres.	bigint(20)
code_barres	La chaîne du code-barres. Cette chaîne est une série de nombres/lettres qui peuvent être analysées à l'aide des attributs dérivés.	texte long
bar_code_type_id	L'ID du type de code-barres correspondant.	int(11)

lu_bar_code_type

Le type de format du code-barres scanné par l'application Badge.

Colonne	Description	Type de données
bar_code_type_id	L'ID numérique du type de code-barres.	int(11)
bar_code_type_desc	Le type de format du code-barres que l'utilisateur scanne. L'application Badge prend en charge la numérisation des types suivants, AZTEC CODABAR – Android uniquement CODE39 CODE39 MOD43 – iOS uniquement CODE93 CODE128 MATRICE DE DONNÉES EAN8 EAN13 INTERLEAVED2OF5 ITF14 – iOS uniquement PDF417 QR UPC-E	varchar(255)

Colonne

Description

Type de données

bar_code_type_id

L'ID numérique du type de code-barres.

int(11)

bar_code_type_desc

Le type de format du code-barres que l'utilisateur scanne. L'application Badge prend en charge la numérisation des types suivants,

AZTEC

CODABAR – Android uniquement

CODE39

CODE39 MOD43 – iOS uniquement

CODE93

CODE128

MATRICE DE DONNÉES

EAN8

EAN13

INTERLEAVED2OF5

ITF14 – iOS uniquement

PDF417

UPC-E

varchar(255)

lu_desktop

Un ordinateur de bureau est le nom de l'ordinateur Mac ou Windows de l'utilisateur qui a été verrouillé ou déverrouillé à l'aide de son application Badge.

Colonne	Description	Type de données
ID de bureau	L'ID numérique du bureau.	bigint(20)
desktop_desc	Le nom de l'ordinateur de bureau de l'utilisateur (par exemple, ordinateur personnel) associé à l'application Badge. Par exemple : MAC-JSMITH WAS-RJONES MacbookPro de John	varchar(255)
desktop_status	L'état actuel du bureau. L'état d'un ordinateur de bureau peut être actif ou supprimé.	varchar(25)
desktop_os_id	Utilisation interne de Microstrategy.	bigint(20)
création_timeStamp	L'horodatage UTC quand l'ordinateur de bureau (c'est-à-dire l'ordinateur personnel) a été associé pour la première fois à un périphérique à l'aide du client de bureau.	datetime
modification_timeStamp	Le dernier horodatage UTC lorsque le bureau a été modifié. La valeur changera si le paramètre de couplage de l'ordinateur de bureau est modifié ou si un nouveau périphérique est couplé.	datetime
network_id	L'ID numérique du réseau. Chaque ordinateur de bureau est stocké au niveau du réseau.	bigint(20)

lu_desktop_unlock_set

Le paramètre de déverrouillage de Desktop est configuré par l'utilisateur final pour contrôler la proximité qui déclenche la fonction de déverrouillage sur un ordinateur Mac ou Windows. Ce paramètre peut être modifié à tout moment et est donc enregistré au niveau de la transaction dans la table des faits de transaction d'accès.

Colonne	Description	Type de données
desktop_unlock_set_id	L'ID numérique du paramètre de déverrouillage du bureau.	minusculeint(4)
desktop_unlock_metry_desc	Le paramètre de déverrouillage du bureau utilisé pour déterminer la plage de déverrouillage de l'ordinateur personnel Mac/Windows. Par exemple : Fermer À proximité Éloigné	varchar(25)

Colonne

Description

Type de données

desktop_unlock_set_id

L'ID numérique du paramètre de déverrouillage du bureau.

minusculeint(4)

desktop_unlock_metry_desc

Le paramètre de déverrouillage du bureau utilisé pour déterminer la plage de déverrouillage de l'ordinateur personnel Mac/Windows.

Par exemple :

Fermer

À proximité

Éloigné

varchar(25)
