Comment ajouter des formes personnalisées aux visualisations de services géospatiaux

Vous pouvez créer des formes personnalisées à utiliser dans une visualisation de services géospatiaux en important des fichiers KML dans Workstation.

Importation de fichiers KML pour des formes personnalisées

1. Ouvrez un tableau de bord nouveau ou existant.

2. Pour importer des données dans un nouveau jeu de données, cliquez sur Ajouter des données et choisissez Nouvelles données.

3. Cliquez sur Fichier à partir du disque pour importer des données à partir d'un fichier sur votre ordinateur.

4. Cliquez sur Choisissez les fichiers. Naviguez jusqu'à votre . kml fichier et cliquez sur Ouvrir.

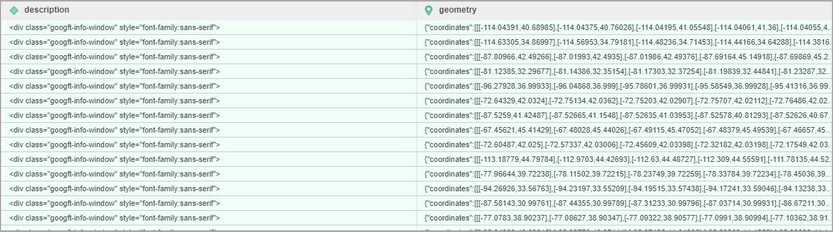

   Les informations sur les limites seront extraites en tant qu’attribut géométrique, avec le geoRole Geometry appliqué.



Ajout de formes personnalisées à une visualisation

1. Dans la barre d'outils supérieure, cliquez sur Insérer une visualisation .
2. Choisissez Carte > Service géospatial .

3. Double-cliquez sur l'attribut de géométrie pour l'ajouter à la visualisation.

   Dans le panneau Éditeur, une nouvelle zone de dépôt Géométrie apparaît sous la zone de dépôt Attribut géographique contenant votre attribut géométrique.

   Sur le panneau Format, vous verrez que Type a été défini sur Surface et Limite a été défini sur Forme personnalisée automatiquement.

Bien que les fonctionnalités de base telles que les sélections, conserver uniquement et exclure soient toutes activées à ce stade, pour de meilleures performances de filtrage, les attributs doivent être ajoutés à la zone de dépôt des attributs géographiques. Une icône d'avertissement apparaît lorsque la zone de dépôt Attribut géographique est vide et que la zone de dépôt Géométrie contient un attribut à formulaire unique. Tant que l'icône d'avertissement est présente, la page se bloque pendant l'exécution si le POST La limite de taille du serveur Web est dépassée.

Lien d’attribut vers des ensembles de données pratiques

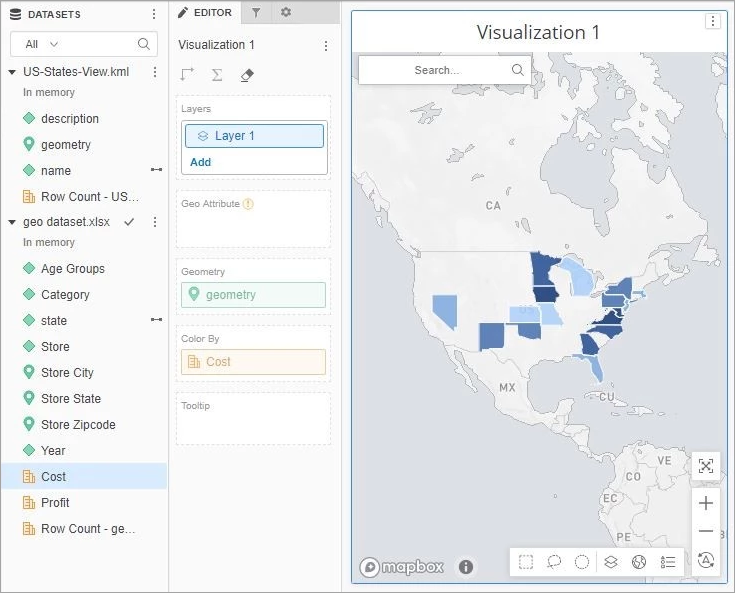

Vous pouvez lier des attributs entre votre fichier de forme personnalisée et d'autres jeux de données. Dans l'exemple ci-dessous, les attributs nom dans le fichier de forme et État dans le jeu de données contiennent les valeurs correspondantes. La liaison des deux attributs vous permet d'ajouter des métriques de l'ensemble de données à la visualisation des services géospatiaux. Par exemple, en ajoutant Coût à la Couleur par La zone de dépôt appliquera les formes personnalisées uniquement aux États qui contiennent une valeur de coût dans le jeu de données.

Suggestions pratiques

1. Effectuez la liaison d'attributs pendant le processus d'importation de données.

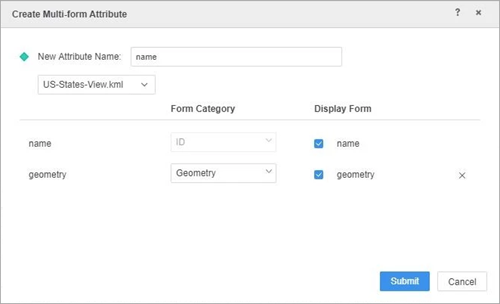

2. Créez des attributs multiformes à partir des attributs de géométrie et de géoRole.

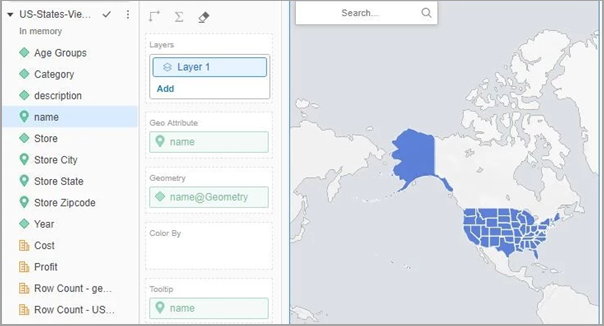

   Étant donné que la fonctionnalité des étiquettes de données dépend de la zone de dépôt des attributs géographiques, la création d'attributs multi-formulaires aidera à éviter les erreurs. L'ajout de l'attribut multi-forme illustré ci-dessus apparaîtra dans le panneau Éditeur avec la zone de dépôt Attribut géographique déjà remplie.
