Introducción al análisis de datos en un widget de matriz gráfica
Un widget de matriz gráfica permite analizar de forma rápida diferentes tendencias entre varios valores de indicador. Puede utilizar el widget para evaluar preguntas del tipo “¿cómo son las ventas en comparación con la previsión, por tiempo y región?”.
El widget de matriz gráfica consta de varios gráficos de áreas que muestran valores actuales. Cada gráfico de áreas tiene, a su vez, un gráfico de líneas en la parte superior para mostrar los valores previstos. Se muestra un gráfico para cada combinación de elementos de los atributos de las filas y columnas del informe de cuadrícula/gráfico que contiene el widget.

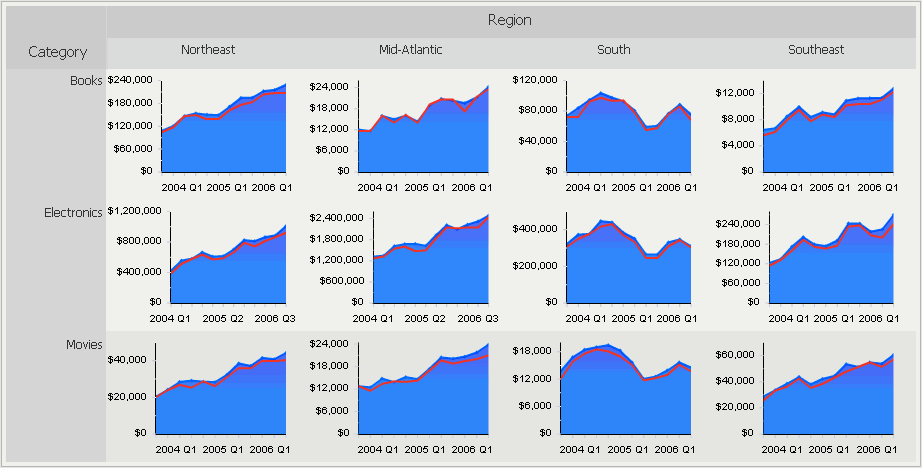

Por ejemplo, en el widget que figura a continuación, las filas del informe contienen los elementos del atributo Categoría y las columnas contienen los elementos del atributo Región. Se muestran doce gráficos porque existen datos para cuatro regiones y tres categorías de productos.
Se produce un gráfico de áreas independiente para cada combinación de región y categoría de producto. Por ejemplo, un gráfico de áreas se centra únicamente en las cifras de productos electrónicos en la región Noreste. Los valores de ese gráfico se representan por trimestre (eje X) e ingresos (eje Y). El gráfico de líneas situado en la parte superior del gráfico de áreas representa valores de indicador de previsión de ingresos, es decir, los ingresos que la empresa tiene previsto generar.

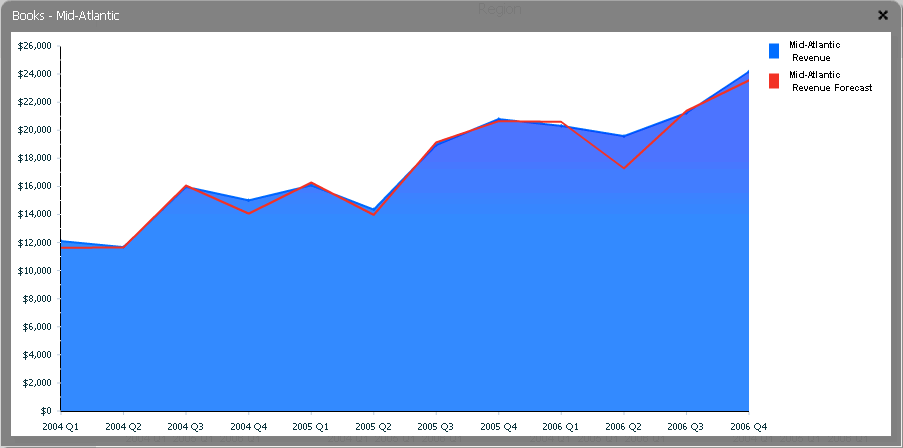

Puede maximizar un gráfico de áreas específico si hace doble clic en él. El gráfico se abre en una ventana nueva, como se muestra a continuación:
Cada gráfico de áreas en un widget de matriz gráfica posee las siguientes características, como se muestra arriba.
- El eje X proporciona la escala de tiempo. Por ejemplo, el eje X puede representar semanas, trimestres o años. En el ejemplo anterior, el eje X representa los trimestres.
- El eje Y proporciona los valores de los indicadores. Por ejemplo, el eje Y puede representar ingresos, beneficio o unidades vendidas. En el ejemplo anterior, el eje Y representa el indicador Ingresos.
- El gráfico de áreas muestra los valores actuales, lo que permite ver cómo han variado los valores a lo largo del tiempo.
- El gráfico de líneas situado en la parte superior del gráfico de áreas muestra los valores pronosticados o previstos.
- La línea de referencia negra en el gráfico de áreas (que no aparece arriba) muestra el promedio únicamente para el gráfico específico que está viendo.
- La línea de referencia roja en el gráfico de áreas (que no aparece arriba) muestra el valor de indicador promedio para todos los gráficos en la misma fila que el widget de matriz gráfica. Esto permite comparar fácilmente un gráfico del widget con otro.
