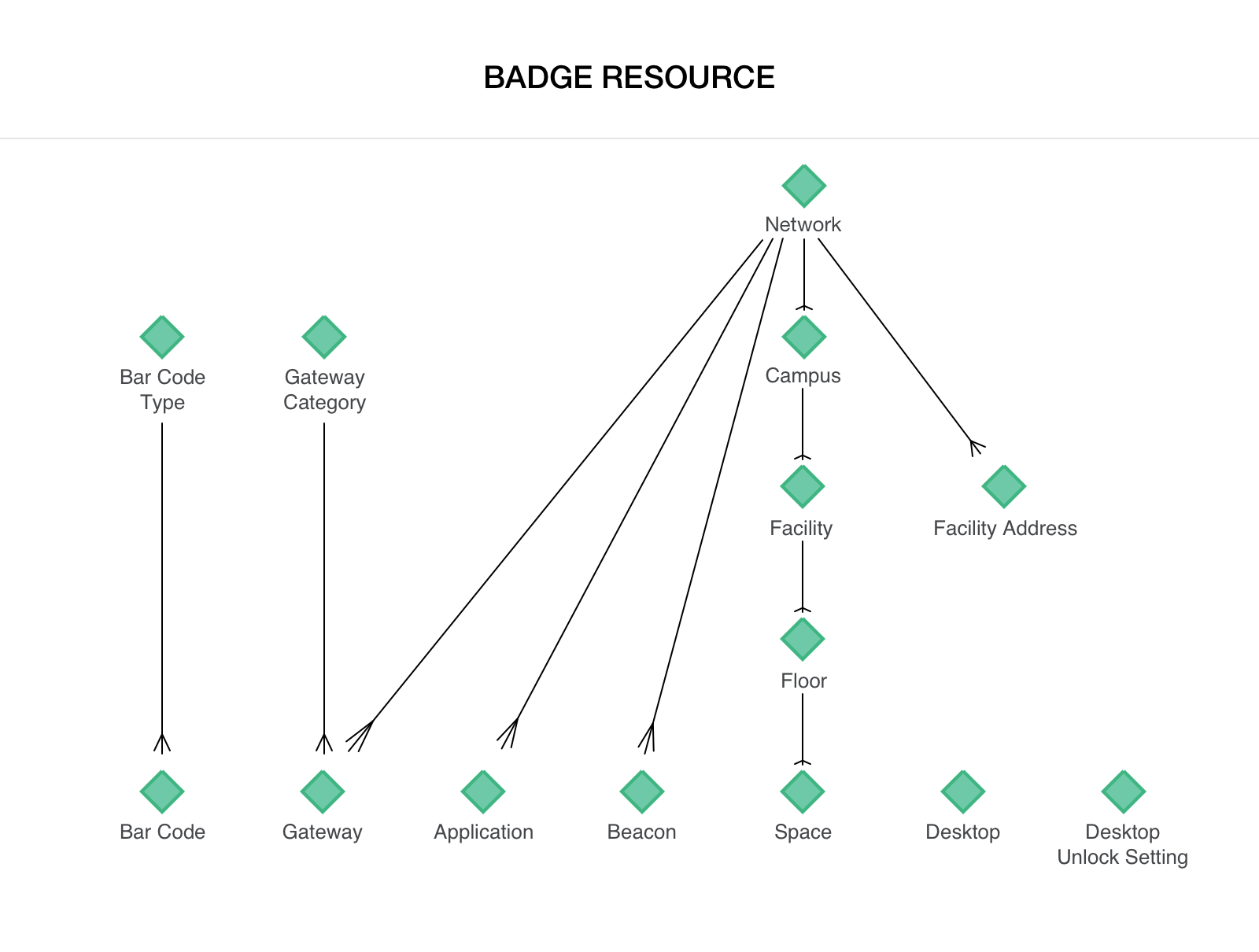

Jerarquía de recursos de Badge

Los atributos relacionados con los recursos son específicos de las transacciones de Identity. Algunos de estos atributos comparten elementos comunes. Por ejemplo, una puerta que se autentica a través del servidor de Identity puede ser tanto una puerta de enlace como un espacio. Los informes de ejemplo que se incluyen al final de la sección explican los datos.

lu_gateway

Una puerta de enlace es un punto de acceso que requiere la autenticación de una cuenta. Una puerta de enlace es un recurso físico, lógico o de Badge Desktop único en el que se autentica una cuenta. Es la consolidación de los datos de las tablas Aplicación, Espacio y Escritorio. Las columnas son rellenadas por el sistema PACS configurado en Network Manager, las aplicaciones lógicas configuradas en Network Manager o cuando un usuario configura el cliente de Badge Desktop para desbloquear ordenadores personales.

Si la transacción no se corresponde con el acceso a un recurso (por ejemplo, cargar una nueva foto de placa o ejecutar un informe en MicroStrategy), se asigna un valor por defecto de No aplicable.

Columna	Descripción	Tipo de datos
gateway_id	El ID numérico de la puerta de enlace generada por el servidor de Identity.	bigint(20)
gateway_desc	El nombre del recurso físico o lógico individual o el equipo de escritorio. Por ejemplo, Ascensor A Office 365 MAC-JSMITH	varchar(255)
gateway_status	El estado actual de la puerta de enlace. El estado de la puerta de enlace puede ser: Activo Eliminado: eliminado de Network Manager	varchar(25)
creation_timestamp	La fecha y hora UTC en que se creó la puerta de enlace por primera vez.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente de la puerta de enlace. El valor cambiará continuamente a medida que varíen la configuración o las propiedades de la puerta de enlace.	fecha y hora
logical_physical_flag	Un indicador para señalar que la puerta de enlace es un recurso físico, lógico o de escritorio. Esta columna es específica para el ETL y no se incluye en el esquema de creación de informes.	int(11)
gateway_category_id	El ID numérico de la categoría de puerta de enlace correspondiente.	tinyint(4)
network_id	El ID numérico de la red. Todas las puertas de enlace se almacenan en el nivel de red.	bigint(20)

lu_gateway_category

Una categoría de puerta de enlace es una categorización automatizada de la puerta de enlace rellenada a través del proceso ETL de Platform Analytics. Si la transacción no se corresponde con el acceso a un recurso de Badge, por ejemplo, cargar una nueva foto de placa o ejecutar un informe en MicroStrategy, se asigna un valor por defecto de No aplicable.

Columna	Descripción	Tipo de datos
gateway_category_id	El ID numérico de la categoría de puerta de enlace.	tinyint(4)
gateway_category_desc	Categorización de la puerta de enlace. Físico - sistema PACS Lógico - aplicaciones web lógicas Escritorio - Mac o Windows	varchar(25)

Columna

Descripción

Tipo de datos

gateway_category_id

El ID numérico de la categoría de puerta de enlace.

tinyint(4)

gateway_category_desc

Categorización de la puerta de enlace.

Físico - sistema PACS

Lógico - aplicaciones web lógicas

Escritorio - Mac o Windows

varchar(25)

lu_application

Una aplicación es una aplicación web lógica que requiere la autenticación desde una cuenta. Por ejemplo, una aplicación podría ser Salesforce, Office 365 o Rally. Para obtener una lista completa de las aplicaciones web que se pueden configurar con Badge, consulte Inicio de sesión en aplicaciones web.

Si la transacción no se corresponde con el acceso a una aplicación, es decir, la apertura de una puerta o la ejecución de un informe, se asigna un valor por defecto de No aplicable.

Columna	Descripción	Tipo de datos
application_id	El ID numérico de la aplicación generada por el servidor de Identity.	bigint(20)
application_desc	El nombre de la aplicación lógica en la que se autentica una cuenta. Por ejemplo, Rally Office 365	varchar(255)
application_status	El estado actual de la aplicación. El estado de una aplicación puede ser Activo o Eliminado.	varchar(25)
creation_timestamp	La fecha y hora UTC en que la aplicación se configuró mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente de la aplicación. El valor cambiará continuamente a medida que se actualicen la configuración o las propiedades de la aplicación.	fecha y hora
network_id	El ID numérico de la red. Todas las aplicaciones se almacenan en el nivel de red.	bigint(20)

Campus > Instalaciones > Suelo > Espacio

La jerarquía de recursos físicos está prevista para proporcionar una categorización para los análisis enriquecidos del sistema PACS. Los elementos del atributo Espacio se rellenan directamente desde valores del sistema PACS. El cliente añade los atributos de nivel superior manualmente siguiendo los pasos para crear una jerarquía de recursos físicos. La categorización es opcional. Si no se encuentra ninguna categorización, se proporcionarán valores por defecto.

lu_space

Un espacio es un punto de acceso a un edifico físico que requiere la autenticación de una cuenta. El campo Space_desc se rellena directamente con los valores del sistema PACS. El sistema PACS se configura a través de Network Manager (consulte Configuración de PACS).

Columna	Descripción	Tipo de datos
space_id	El ID numérico del espacio generado por el servidor de Identity.	bigint(20)
space_desc	El nombre del punto de acceso del sistema PACS. Este valor se importa directamente del sistema PACS. Por ejemplo, Ascensor A Puerta de garaje de estacionamiento 3	varchar(255)
creation_timestamp	La fecha y hora UTC en que el espacio del sistema PACS se importó por primera vez mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente del espacio. El valor cambiará continuamente a medida que se actualicen la configuración o las propiedades del espacio.	fecha y hora
space_status	El estado actual del espacio. El estado de un espacio puede ser Activo o Eliminado.	varchar(25)
floor_id	El ID de planta al que corresponde el espacio. La relación con la planta se configura a través de Network Manager. Si no se asigna ninguna planta, el valor por defecto es No aplicable.	bigint(20)
network_id	El ID numérico de la red. Todos los espacios se almacenan en el nivel de red.	bigint(20)

lu_floor

Una planta es la agrupación de espacios. Por ejemplo, vestíbulo, 10.ª planta, aparcamiento, etc.

Columna	Descripción	Tipo de datos
floor_id	El ID numérico de la planta generado por el servidor de Identity.	bigint(20)
floor_desc	El nombre de la planta creada en Network Manager a la que se asigna el espacio.	varchar(255)
creation_timestamp	La fecha y hora UTC en que la planta se creó por primera vez mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente de la planta. El valor cambiará cuando la asignación a espacios o los nombres de la planta se actualicen.	fecha y hora
floor_status	El estado actual de la planta. El estado de una planta puede ser Activo o Eliminado.	varchar(25)
facility_id	El ID de la instalación a la que corresponde la planta. La relación con el suelo se configura a través de Network Manager.	bigint(20)
network_id	El ID numérico de la red. Todas las plantas se almacenan en el nivel de red.	bigint(20)

lu_facility

Una instalación es la agrupación de plantas, como Sede central u Oficinas en Londres, y representa a un edificio. Cada instalación tiene una dirección de la instalación asociada a la ubicación del edificio. Un administrador de red puede añadir la dirección de la instalación para proporcionar un nivel adicional de análisis de las transacciones de Badge.

El proceso ETL de Platform Analytics almacena la dirección de la instalación y traza un radio de 500 metros alrededor de la misma. Toda transacción de Badge (longitud/latitud) que se produzca dentro de un radio de 500 metros se asigna a la dirección de la instalación almacenada. Toda transacción que tenga lugar fuera del radio se asigna a No aplicable. La verdadera ubicación del usuario nunca se manipula para los atributos Longitud/Latitud.

Si se detecta un usuario dentro de dos radios de instalaciones, el proceso ETL de Platform Analytics elegirá la instalación más cercana. Instalación y Dirección de la instalación se configuran a través de Network Manager. El radio no es configurable.

Añadir la dirección de la instalación tiene algunas ventajas. Cuando dos usuarios realizan una transacción de Badge desde la misma ubicación, el dispositivo móvil puede enviar datos de longitud/latitud distintos. Esto supone una limitación de los datos de geolocalización desde un dispositivo móvil. El atributo Dirección de la instalación permite a un analista comparar los valores totales. Al agrupar todas las transacciones en una sola dirección de instalación en la sede central, Platform Analytics puede comparar la cantidad de transacciones de Badge que se han producido en un área definida. Anteriormente, el usuario final tenía que agrupar manualmente las transacciones dentro del dashboard o el conjunto de datos para disponer de esta vista agregada.

Además, esto permite a un administrador responder a preguntas como:

¿Ha abierto el usuario el espacio (es decir, el sistema PACS) de forma remota?
¿A qué aplicaciones lógicas se ha accedido desde las instalaciones de mi sede?

Columna	Descripción	Tipo de datos
facility_id	El ID numérico de la instalación.	bigint(20)
facility_desc	El nombre de la instalación a la que se asigna la planta. El valor se añade a través de Network Manager.	varchar(255)
facility_status	El estado actual de la instalación. El estado de una instalación puede ser Activo o Eliminado.	varchar(25)
creation_timestamp	La fecha y hora UTC en que la instalación se creó por primera vez mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente de la instalación. El valor cambiará cuando la asignación a plantas o el nombre de la instalación se actualicen.	fecha y hora
facility_latitude	El valor de latitud correspondiente para la dirección de la instalación en función de la dirección agregada en Network Manager. Las coordenadas de latitud y longitud se utilizan para trazar el radio.	doble
facility_longitude	El valor de longitud correspondiente para la dirección de la instalación en función de la dirección agregada en Network Manager. Las coordenadas de latitud y longitud se utilizan para trazar el radio.	doble
location_desc	La dirección postal, la ciudad, el estado y el país de la instalación añadida a través de Network Manager.	varchar(1096)
updated_location_flag	Uso interno de MicroStrategy .	int(11)
address_id	Para uso interno de MicroStrategy.	bigint(20)
campus_id	El ID del campus al que corresponde la instalación. La relación con la instalación se configura a través de Network Manager.	bigint(20)
network_id	El ID numérico de la red. Todas las instalaciones se almacenan en el nivel de red.	bigint(20)

lu_campus

Un campus es una colección de instalaciones. La asignación del campus a las instalaciones se configura a través de Network Manager.

Columna	Descripción	Tipo de datos
campus_id	El ID numérico del campus.	bigint(20)
campus_desc	El nombre del campus al que se asignan las instalaciones en Network Manager.	varchar(255)
campus_status	El estado actual del campus. El estado de un campus puede ser Activo o Eliminado.	varchar(25)
creation_timestamp	La fecha y hora UTC en que el campus se creó por primera vez mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente del campus. El valor cambiará cuando se modifique la asignación a instalaciones o si se actualiza el nombre del campus.	fecha y hora
network_id	El ID numérico de la red. Todos los campus se almacenan en el nivel de red.	bigint(20)

lu_facility_address

Esta tabla es una vista de la tabla lu_facility. Cada instalación tiene una dirección de instalación asociada con la ubicación del edificio.

Columna	Descripción	Tipo de datos
facility_address_id	El ID numérico de la dirección de la instalación.	bigint(20)
facility_address_desc	El nombre de la instalación a la que corresponde la dirección. El valor se añade a través de Network Manager.	varchar(255)
facility_latitude	El valor de latitud correspondiente para la dirección de la instalación en función de la dirección agregada en Network Manager. Las coordenadas de latitud y longitud se utilizan para trazar el radio.	doble
facility_longitude	El valor de longitud correspondiente para la dirección de la instalación en función de la dirección agregada en Network Manager. Las coordenadas de latitud y longitud se utilizan para trazar el radio.	doble
facility_street_address	La dirección postal, la ciudad, el estado y el país de la instalación añadida a través de Network Manager. La dirección se utiliza para la lógica ETL de 500 metros de radio mencionada anteriormente.	varchar(1096)
network_id	El ID numérico de la red. Cada dirección de instalación se almacena en el nivel de red.	bigint(20)

lu_beacon

Una baliza se puede configurar para proporcionar acceso a puertas de enlace/espacios físicos o para identificar la ubicación de los usuarios.

Columna	Descripción	Tipo de datos
beacon_id	El ID numérico de la baliza generado por el servidor de Identity.	bigint(20)
beacon_desc	El nombre de la baliza configurada en Network Manager.	varchar(255)
beacon_status	El estado actual de la baliza. El estado de una baliza puede ser: Activo Eliminado Inactivo	varchar(25)
beacon_uuid	El UUID de la baliza que le proporciona el proveedor de balizas independiente.	varchar(255)
beacon_minor	El valor menor que ha asignado a esta baliza mediante la herramienta de configuración de terceros.	int(11)
beacon_major	El valor mayor para su baliza. Si hay más de un edificio en su red, puede tener varios valores mayores.	int(11)
creation_timestamp	La fecha y hora UTC en que la baliza se configuró mediante Network Manager.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente de la baliza. El valor cambiará continuamente a medida que se actualicen la configuración o las propiedades de la baliza.	fecha y hora
network_id	El ID numérico de la red. Todas las balizas se almacenan en el nivel de red.	bigint(20)

lu_bar_code

Un código de barras puede representar tanto personas (por ejemplo, un empleado, un cliente, un contratista, una parte de una transacción) como objetos (por ejemplo, un vehículo, un equipo, un paquete, un contrato o el recibo de una transacción). La lectura de un código de barras vincula a la persona, el lugar o el objeto identificado por el código de barras con el usuario de Badge que ha realizado el escaneo.

Puede escanear códigos de barras y códigos QR de terceros para mostrar los datos en Platform Analytics. El código de barras se escanea con la aplicación Badge. La cadena exacta del código de barras se almacena en la tabla lu_bar_code. La cadena se puede analizar utilizando atributos derivados en MicroStrategy.

El escaneado de los códigos le permite crear informes y dashboards que vinculan la transacción de escaneado y los datos dentro del código con las funciones de Badge, Identity y telemetría. Esta función también permite documentar una transacción o vincular un usuario de Badge con otra persona u objeto, utilizando para ello un enfoque basado en la identidad y con reconocimiento de la ubicación. Por ejemplo, puede documentar la ruta de un paquete desde su origen hasta su destino, proporcionando información sobre quién ha manejado el paquete, en qué lugar y a qué hora.

Columna	Descripción	Tipo de datos
bar_code_id	El ID numérico del código de barras.	bigint(20)
bar_code	La cadena del código de barras. La cadena es una serie de números o letras que se puede analizar utilizando atributos derivados.	longtext
bar_code_type_id	El ID del tipo de código de barras correspondiente.	int(11)

lu_bar_code_type

El tipo de formato del código de barras escaneado por la aplicación Badge.

Columna	Descripción	Tipo de datos
bar_code_type_id	El ID numérico del tipo de código de barras.	int(11)
bar_code_type_desc	El tipo de formato del código de barras escaneado por el usuario. La aplicación Badge admite el escaneo de los siguientes tipos: AZTEC CODABAR: solo Android CODE39 CODE39 MOD43: solo iOS CODE93 CODE128 DATAMATRIX EAN8 EAN13 INTERLEAVED2OF5 ITF14: solo iOS PDF417 QR UPC-E	varchar(255)

Columna

Descripción

Tipo de datos

bar_code_type_id

El ID numérico del tipo de código de barras.

int(11)

bar_code_type_desc

El tipo de formato del código de barras escaneado por el usuario. La aplicación Badge admite el escaneo de los siguientes tipos:

AZTEC

CODABAR: solo Android

CODE39

CODE39 MOD43: solo iOS

CODE93

CODE128

DATAMATRIX

EAN8

EAN13

INTERLEAVED2OF5

ITF14: solo iOS

PDF417

UPC-E

varchar(255)

lu_desktop

A Desktop es el nombre de la máquina Mac o Windows del usuario que se bloqueó o desbloqueó con la aplicación Badge.

Columna	Descripción	Tipo de datos
desktop_id	El ID numérico del escritorio.	bigint(20)
desktop_desc	El nombre del escritorio del usuario (p. ej., ordenador personal) que está vinculado con la aplicación Badge. Por ejemplo, MAC-JSMITH WAS-RJONES MacbookPro de John	varchar(255)
desktop_status	El estado actual del escritorio. El estado de un escritorio puede ser Activo o Eliminado.	varchar(25)
desktop_os_id	Para uso interno de MicroStrategy.	bigint(20)
creation_timestamp	La fecha y hora UTC en que se vinculó por primera vez el escritorio (es decir, el ordenador personal) con el cliente Desktop.	fecha y hora
modification_timestamp	La fecha y hora UTC de la modificación más reciente del escritorio. El valor cambiará si se modifica la configuración de emparejamiento del escritorio o se empareja un nuevo dispositivo.	fecha y hora
network_id	El ID numérico de la red. Cada escritorio se almacena en el nivel de red.	bigint(20)

lu_desktop_unlock_setting

La configuración de desbloqueo del escritorio la establece el usuario final para controlar la proximidad a la que se activa la función de desbloqueo en un ordenador Mac o Windows. Esta configuración se puede cambiar en cualquier momento y, por lo tanto, se almacena en el nivel transaccional en la tabla de hechos de transacción de acceso.

Columna	Descripción	Tipo de datos
desktop_unlock_setting_id	El ID numérico de la configuración de desbloqueo del escritorio.	tinyint(4)
desktop_unlock_setting_desc	La configuración de desbloqueo del escritorio que se utiliza para determinar el rango para desbloquear el equipo Mac/Windows personal. Por ejemplo: Cerrar Cerca Lejos	varchar(25)

Columna

Descripción

Tipo de datos

desktop_unlock_setting_id

El ID numérico de la configuración de desbloqueo del escritorio.

tinyint(4)

desktop_unlock_setting_desc

La configuración de desbloqueo del escritorio que se utiliza para determinar el rango para desbloquear el equipo Mac/Windows personal.

Por ejemplo:

Cerrar

Cerca

Lejos

varchar(25)
