Introduction à l'analyse des données dans un widget Matrice graphique
Un widget Matrice graphique vous aide à analyser rapidement plusieurs tendances de plusieurs valeurs de mesures. Vous pouvez utiliser le widget pour répondre à des questions du type : « Comment vont les ventes par rapport aux prévisions, par heure et par région ? ».
Le widget Matrice graphique consiste en plusieurs graphiques à zones affichant des valeurs en cours. Chaque graphique à zones a aussi un diagramme à lignes pour montrer les valeurs prévues. Un graphique s’affiche pour chaque combinaison d’éléments des attributs des lignes et des colonnes du rapport Grille/Graphique qui contient le widget.

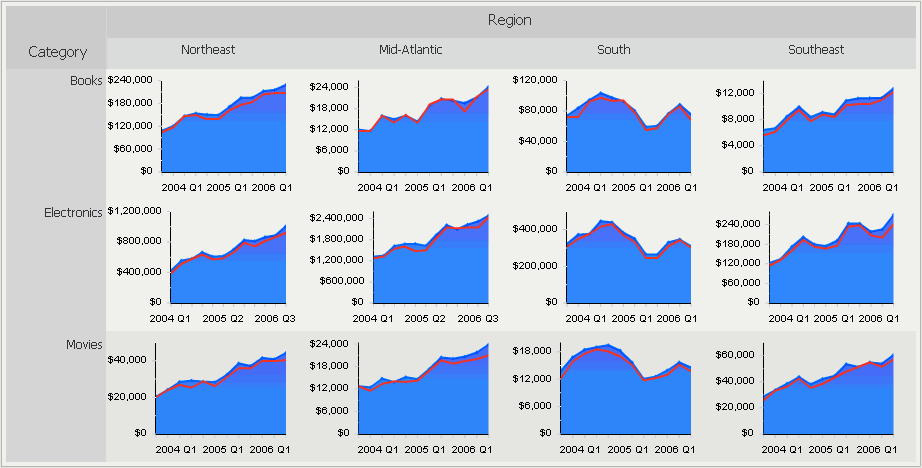

Par exemple, dans le widget ci-dessous, les lignes du rapport contiennent les éléments d’attribut Catégorie et les colonnes contiennent les éléments d’attribut Région. Douze graphiques sont affichés parce qu’il y a des données pour quatre régions et trois catégories de produits.
Une zone de diagramme distincte est créée pour chaque combinaison de région et catégorie de produit. Par exemple, une zone de diagramme concerne uniquement les chiffres pour les produits Électronique de la région Nord-Est. Les valeurs du graphique sont tracées par trimestre (sur l’axe X) et chiffre d’affaires (sur l’axe Y). Le graphique à lignes du diagramme supérieur de la zone représente les valeurs de mesures de chiffre d’affaires prévu ou le montant du chiffre d’affaires que la société avait prévu de réaliser.

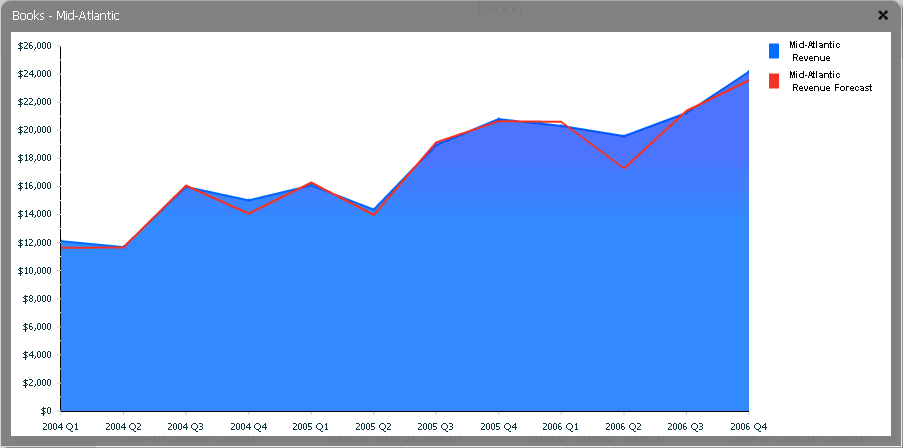

Vous pouvez agrandir une zone spécifique du graphique en double-cliquant dessus. Le graphique s’ouvre dans une nouvelle fenêtre, comme illustré ci-dessous :
Chaque graphique à zones d’un widget Matrice graphique a les caractéristiques suivantes, comme illustré ci-dessus.
- L’axe X correspond à l’échelle de temps. Il peut par exemple représenter des semaines, des trimestres ou des années. Dans l’exemple ci-dessus, l’axe X représente des trimestres.
- L’axe Y correspond aux valeurs de mesures. Il peut par exemple représenter le chiffre d’affaires, les bénéfices ou les unités vendues. Dans l’exemple ci-dessus, l’axe Y représente la mesure Chiffre d’affaires.
- Le graphique à zones indique les valeurs actuelles, vous permettant de voir l’évolution des valeurs dans le temps.
- Le graphique à lignes situé au-dessus du graphique à zones indique les valeurs prévisionnelles.
- La ligne de référence noire du graphique à zones (non affichée ci-dessus) indique la moyenne uniquement pour le graphique que vous visualisez.
- La ligne de référence rouge du graphique à zones (non affichée ci-dessus) indique la valeur de mesure moyenne pour tous les graphiques se trouvant sur la même ligne que le widget Matrice graphique. Cela vous permet de comparer plus facilement un graphique du widget à un autre.
