Erstellen Sie eine Gauge-Visualisierung

Zeigen und vergleichen Sie einfach eine oder mehrere Schlüsselmetriken auf einer Skala mithilfe von Schwellenwerten mit einer Gauge-Visualisierung. Messgeräte bieten schnelle Ablesungen, wie das Armaturenbrett eines Autos. Kasse dieses Beispiel eines Dossiers, das eine Messgerät-Visualisierung enthält.

Sehen Sie sich das Video unten an, um mehr zu erfahren!

Öffnen Sie ein Dossier.
Klicken Sie in der oberen Symbolleiste auf Visualisierung einfügen .
Wählen KPI > Messgerät.
Fügen Sie mindestens mindestens eine Metrik hinzu. Wenn die Daten im Bereich „Datensätze“ verfügbar sind, fügen Sie die relevanten Metriken zu jeder Dropzone hinzu. Beginnen Sie andernfalls mit Ihrer Metrik und verwenden Sie das Bedienfeld „Format“, um Referenzlinien hinzuzufügen und die Mindest- und Höchstwerte nach Bedarf festzulegen.
Legen Sie die Formatierung auf Achsenebene im Bereich „Visualisierungsoptionen“ des Bereichs „Format“ fest.
Wählen Sie unter Achse aus Nummer um die Anzahl der Etiketten auf dem Messgerät einzustellen. Zum Beispiel, wenn Sie wählen 5 und Ihre Skala 0 bis 100 ist, werden 0, 25, 50, 75, 100 als Achsenbeschriftungen angezeigt.
Auswählen Intervall um den Bereich zwischen Datenpunkten festzulegen. Zum Beispiel, wenn Sie wählen fünfzehn als Intervall, dann müssen Sie den Schritt zwischen den Datenpunkten bestimmen, damit die Skala 0, 15, 30, 45, 60 und so weiter ist. bis zu 100.
Auswählen Abgestufte Skala um die Anzahl der Striche zwischen den Hauptwerten zu bestimmen. Steuern Sie den Linienstil und die Farbe im Abschnitt „Text und Formular“ des Bedienfelds „Format“.

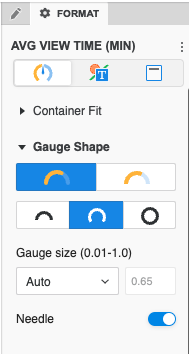

Steuern Sie das Erscheinungsbild, indem Sie zwischen runden oder eckigen Kanten wählen, eine Nadel anzeigen und die Farben an Ihr Design anpassen. Sie können den Achsenbereich auch mithilfe von Metriken in der Visualisierung oder konstanten Werten steuern. Fügen Sie Referenzlinien hinzu und steuern Sie deren Anzeige.

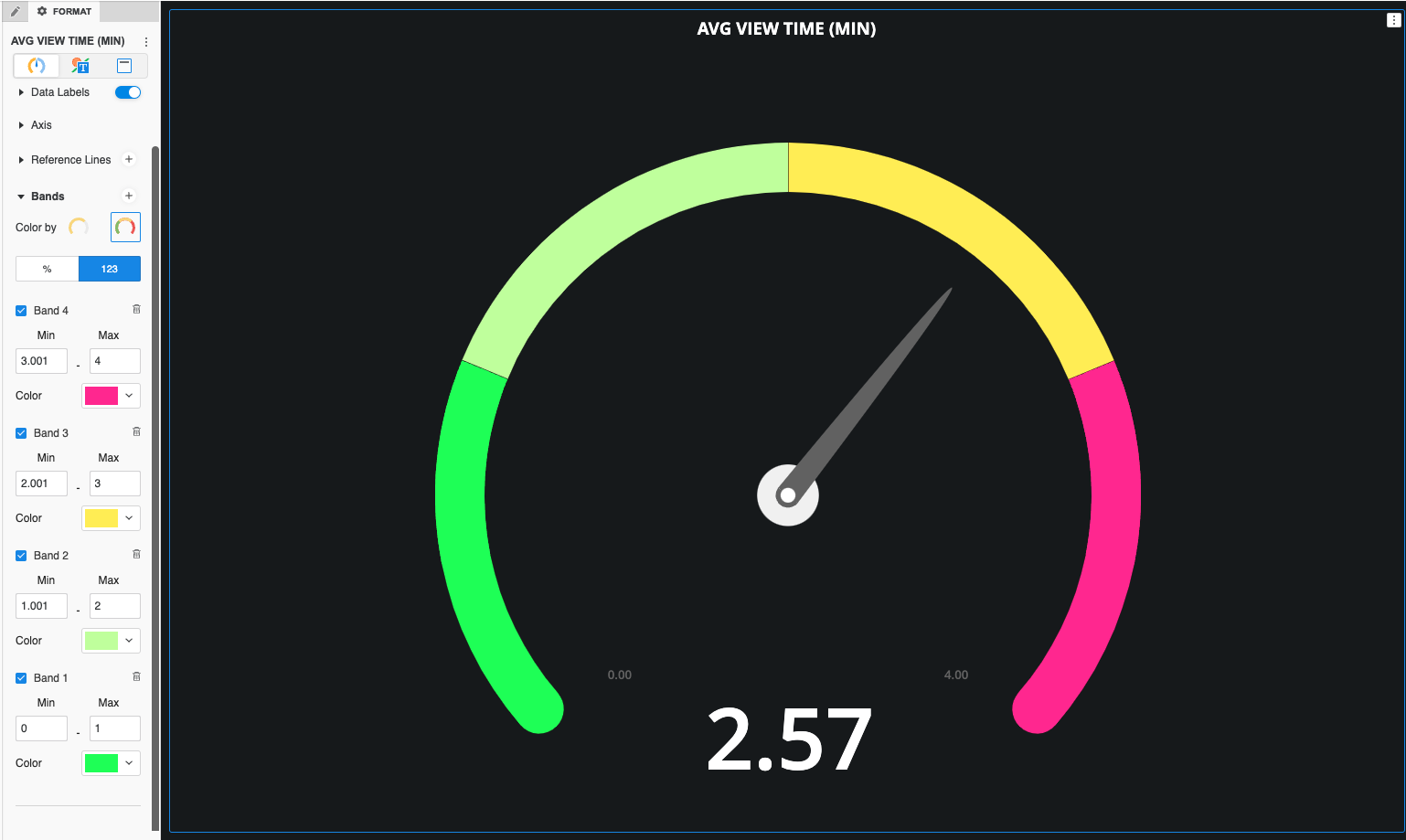

Fügen Sie Bänder hinzu, um verschiedene Schwellenwerte einzufärben.

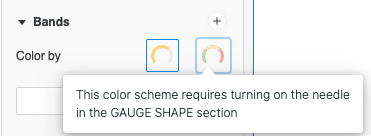

Benutzen Farbe nach allen Bändern, muss die Nadel eingeschaltet werden, damit der aktuelle Wert visuell dargestellt wird.
