使用微图创建现代网格

现代网格可视化允许您在单元格内包含微图表。微图表是没有标签的可视化的小版本,它传达信息,以便用户可以一目了然地确定指标随时间的变化趋势或指标与预测数字相比的表现如何。现代网格对于此目的很有用,因为单个微图表在小图形中显示属性和度量数据,否则这些数据将显示为网格单元中的单个值。只需快速浏览一下微图表,即可确定指标趋势。现代网格支持迷你图、项目符号图和趋势图,以及基本网格功能和列集复合网格

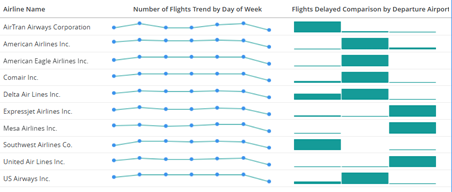

例如,下面显示的现代网格包含两个微图表:

  • 表示一周中每天的航班数量的迷你图

  • 趋势条表示每个出发机场延误的航班数量

这些微图表显示了每条航空公司的行数。

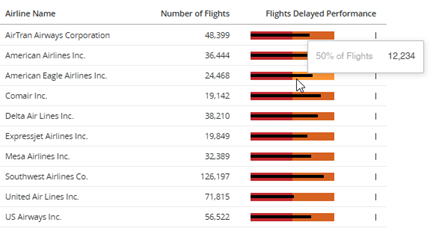

下面显示的现代网格显示了航班数量以及每个航空公司名称(即每一行)的项目符号微图。

  • 航班数量显示在一列中。现代网格中的列集或复合网格可以在不同的列集中包含多个不相关的属性和指标,然后将它们拼接在一个网格中。 由于可以将阈值、高级过滤器和格式应用于每个集合,因此每个列集可以呈现不同的外观。

  • 子弹微图可以快速查看目标的绩效。它显示为代表实际值的水平条、指示目标的目标标记和至少一个带。使用波段来显示性能阈值,例如良好、平均和较差;中期目标,或评估实际指标朝着目标的进展的方式。下面的示例跟踪延误航班相对于目标的表现,其中带状标记了距离目标 1/3 和 2/3 的距离。

  1. 在顶部工具栏中,点击插入可视化可视化

  2. 选择网格然后网格(现代)
  3. 数据集面板中,双击属性和指标以将其添加到可视化中。属性显示在行中,而指标显示在列中。您可以显示指标列以及微图表和复合网格列集。

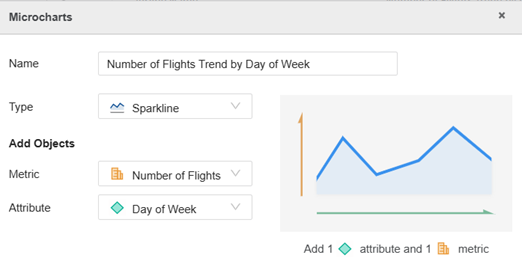

  4. 要添加迷你图微图:

    1. 编辑面板,点击添加微图/列集并选择微图

    2. 在 Microcharts 窗口中,从类型下拉列表中,选择迷你图
    3. 公制下拉列表中,选择要绘制的指标。
    4. 属性下拉列表中,选择要绘制图表的属性。迷你图显示每个实体元素的度量值(例如每天的航班数量)的一个点,并通过一条线连接起来。
    5. 姓名框自动填充指标名称趋势依据属性根据您为微图选择的指标和属性。如果需要,请输入新名称。名称显示为网格中的列标题。

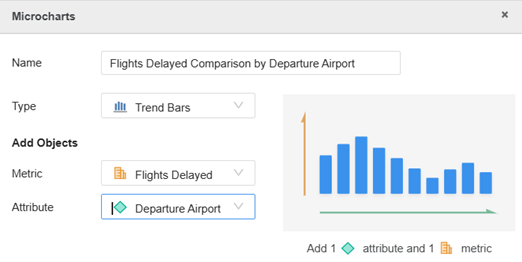

  5. 要添加趋势条微图:

    1. 编辑面板,点击添加微图/列集并选择微图
    2. 在 Microcharts 窗口中,从类型下拉列表中,选择潮流酒吧
    3. 公制下拉列表中,选择要绘制的指标。
    4. 属性下拉列表中,选择要绘制图表的属性。条形图为每个实体元素显示一个条形;条形表示实体元素的度量值(例如每个机场的延误航班数量)。
    5. 姓名框自动填充指标名称比较属性根据您为微图选择的指标和属性。如果需要,请输入新名称。名称显示为网格中的列标题。

  6. 要添加项目符号微图:

    1. 编辑面板,点击添加微图/列集并选择微图
    2. 在 Microcharts 窗口中,从类型下拉列表中,选择子弹
    3. 实际的下拉列表中,选择计算实际值的指标。
    4. 目标下拉列表中,选择计算目标值的指标。
    5. 微图显示一到三个带状图,它们是临时目标或检查实际指标实现目标进度的一种方式。

      • 如果只有一个波段,请从1 级下拉列表。

      • 如果您使用多个波段,请选择计算出最高值的指标1 级下拉列表。这2 级指标应为中间值,并且3 级是最低值。

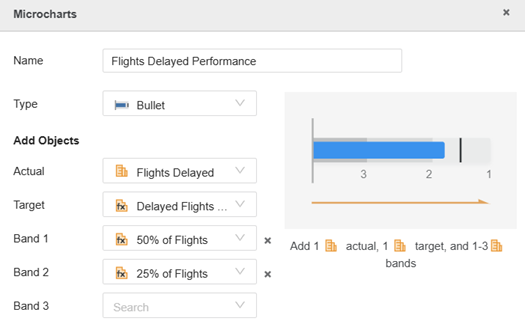

        下面的子弹微图定义创建了所示的微图这里。实际指标为延误航班数,目标为延误航班目标数,按总航班数的 75% 计算。微图中显示两个带区:第 1 级占总航班的 50%,第 2 级占总航班的 25%。

    6. 姓名框自动填充指标名称根据您选择的实际指标的性能。如果需要,请输入新名称。名称显示为网格中的列标题。

  7. 现代网格可以包含多个微图表和列集。

    • 要创建列集,请在编辑面板,点击添加微图/列集并选择列集。将属性和指标拖放到新的列集放置区。
  8. 要更改微图和列集在网格上的显示顺序,请在编辑面板中,将微图或列集拖放到新位置。

  9. 您可以单独格式化每个微图,也可以一次格式化所有微图。所有微图表的格式选项包括图表高度、垂直对齐和字体等。每种类型的微图表还具有单独的格式选项。例如,您可以显示或隐藏迷你图的数据点;对于趋势条,您可以为正值和负值选择不同的条形颜色。开始于Strategy One(2025 年 3 月),您可以在更精细的级别上格式化现代网格。您可以单独格式化每个属性和每个指标列,也可以一次性格式化所有属性、所有指标或所有微图表。有关微图格式的更多信息,请参阅表格可视化效果的格式化面板。有关格式化网格(包括现代网格)的一般信息,请参阅格式化网格
