게이지 시각화 만들기

게이지 시각화를 통해 임계값을 사용하여 하나 이상의 주요 측정항목을 쉽게 표시하고 비교할 수 있습니다. 게이지는 자동차의 대시보드처럼 빠른 판독을 제공합니다. 확인해 보세요 이 예 게이지 시각화가 포함된 대시보드입니다.

자세한 내용은 아래 비디오를 확인하십시오!

1. 대시보드를 엽니다.
2. 상단 도구 모음에서 시각화 삽입 .
3. 선택하다 KPI > 계량기.
4. 최소 하나 이상의 측정항목을 추가하세요. 데이터세트 패널에서 데이터를 사용할 수 있는 경우 각 드롭 영역에 관련 측정항목을 추가하세요. 그렇지 않은 경우 메트릭부터 시작하여 포맷 패널을 사용하여 참조선을 추가하고 필요에 따라 최소값과 최대값을 설정하세요.

5. 형식 패널의 시각화 옵션 섹션에서 축 수준 형식을 설정합니다.

   축에서 다음을 선택합니다. 숫자 게이지의 레이블 수를 설정합니다. 예를 들어, 다음을 선택하면 5 눈금은 0에서 100, 0, 25, 50, 75, 100이 축 레이블로 나타납니다.

   선택하다 간격 데이터 포인트 사이의 범위를 설정합니다. 예를 들어, 다음을 선택하면 15 간격으로 데이터 포인트 사이의 단계를 결정하여 척도가 0, 15, 30, 45, 60 등이 되도록 해야 합니다. 100까지.

   선택하다 점진적 규모 주요 값 사이의 대시 수를 결정합니다. 서식 패널의 텍스트 및 양식 섹션에서 선 스타일과 색상을 제어합니다.

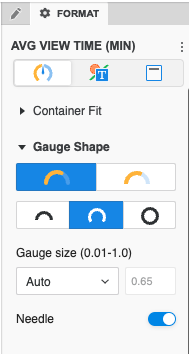

6. 둥근 모서리나 정사각형 모서리 중에서 선택하고, 바늘을 표시하고, 디자인에 색상을 일치시켜 모양과 느낌을 제어하세요. 시각화 또는 상수 값에 대한 메트릭을 사용하여 축 범위를 제어할 수도 있습니다. 참조선을 추가하고 해당 표시를 제어합니다.

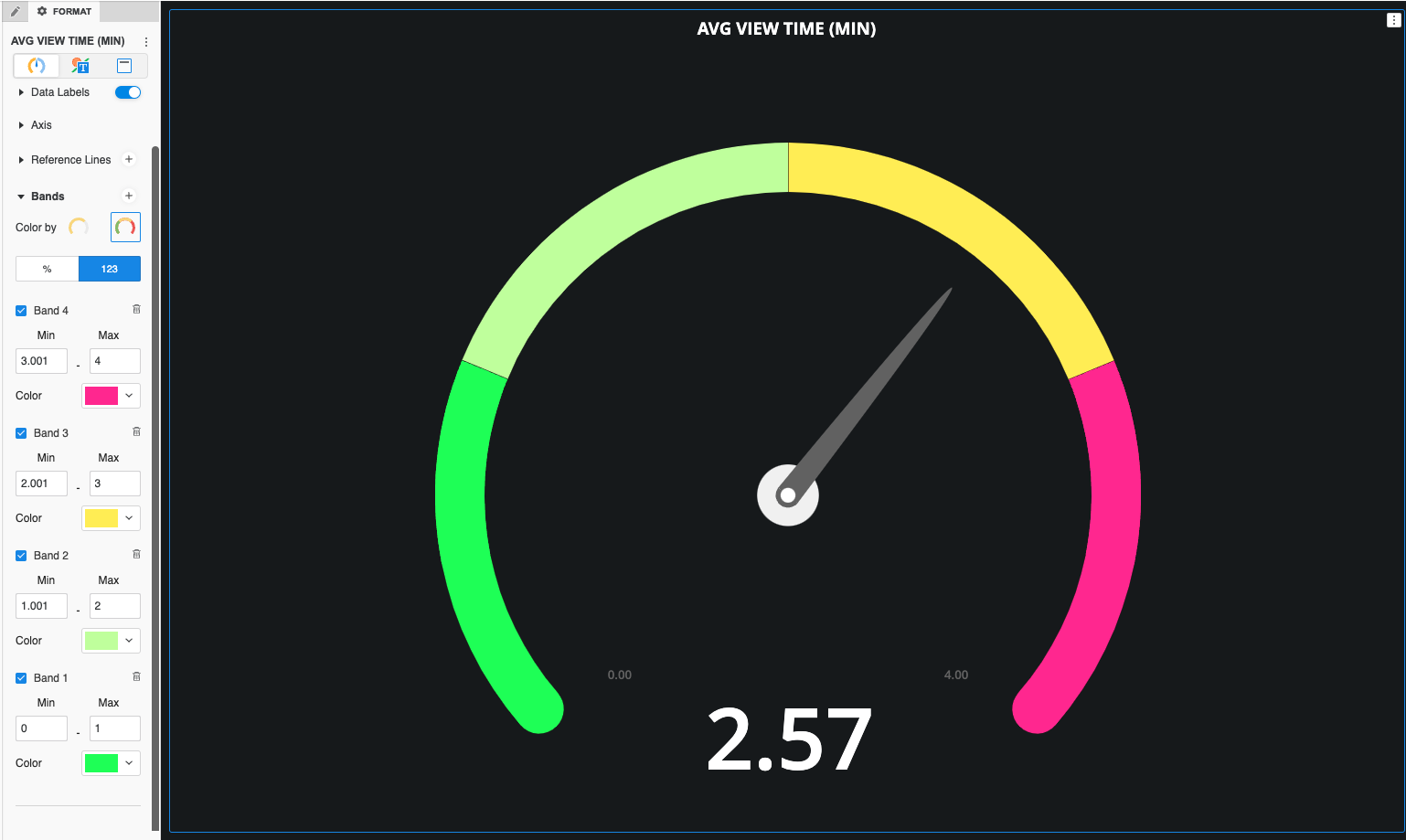

7. 다양한 임계값에 색상을 지정하려면 밴드를 추가하세요.

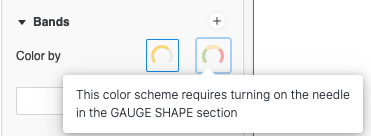

   사용 모든 밴드별 색상, 바늘을 켜야 현재 값이 시각적으로 표시됩니다.
